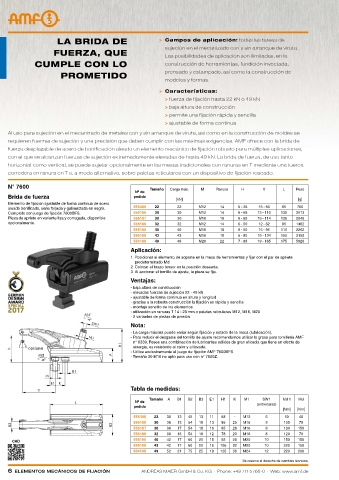

la Brida de                         >  Campos de aplicación: todas las tareas de
                                                           sujeción en el mecanizado con y sin arranque de viruta.
                    fuerza, que                            Las posibilidades de aplicación son ilimitadas, en la
             Cumple CoN lo                                 construcción de herramientas, fundición inyectada,

                      prometido                            prensado y estampado, así como la construcción de
                                                           modelos y formas.
                                                         >  Características:
                                                            > fuerza de fijación hasta 22 kN o 49 kN
                                                            > baja altura de construcción
                                                            > permite una fijación rápida y sencilla
                                                            > ajustable de forma continua
    Al uso para sujeción en el mecanizado de metales con y sin arranque de viruta, así como en la construcción de moldes se
    requieren fuerzas de sujeción y una precisión que deben cumplir con las máximas exigencias. AMF ofrece con la brida de
    fuerza desplazable de acero de bonificación aleado un elemento mecánico de fijación robusto para múltiples aplicaciones,
    con el que se alcanzan fuerzas de sujeción extremadamente elevadas de hasta 49 kN. La brida de fuerza, de uso tanto
    horizontal como vertical, se puede sujetar opcionalmente en las mesas tradicionales con ranuras en T mediante una tuerca
    corredera en ranura en T o, a modo alternativo, sobre paletas reticulares con un dispositivo de fijación roscado.

    N° 7600                                           Tamaño  Carga máx.  M  Ranura   H      V      L    Peso
                                                Nº de
    Brida de fuerza                             pedido
                                                               [kN]                                       [g]
    Elemento de fijación ajustable de forma continua de acero
    aleado bonificado, serie forjada y galvanizada en negro.   556406  22  22  M12  14  5 - 38  15 - 50  65  700
    Completo con juego de fijación 7600BFS.     556186  30     30      M12    14     6 - 68  13 - 110  135  2013
    Pieza de apriete en variante lisa y corrugada, disponible   556187  30  30  M16  18  6 - 68  16 - 114  135  2045
    opcionalmente.                              556189  32     32      M12    14     6 - 50  12 - 82  95  1462
                                                556190  40     40      M16    18     6 - 50  15 - 95  110  2262
                                                556188  43     43      M16    18     5 - 80  16 - 134  155  3158
                                                554198  49     49      M20    22     7 - 88  19 - 165  175  5928
                                               Aplicación:
                                               1.  Posicionar el elemento de soporte en la mesa de herramientas y fijar con el par de apriete
                                                predeterminado Md
                                               2. Colocar el brazo tensor en la posición deseada.
                                               3. Al accionar el tornillo de ajuste, la pieza se fija.
                                               Ventajas:
                                               - baja altura de construcción
                                               - elevadas fuerzas de sujeción 22 - 49 kN
                                               - ajustable de forma continua en altura y longitud
                                               - gracias a la robusta construcción la fijación es rápida y sencilla
                                               - montaje sencillo de los elementos
                                               - utilización en ranuras T 14 - 28 mm o paletas reticulares M12, M16, M20
                                               - 2 variantes de piezas de presión
                                               Nota:
                                               - La carga máxima puede variar según fijación y estado de la rosca (lubricación).
                                               -  Para reducir el desgaste del tornillo de ajuste recomendamos utilizar la grasa para tornillería AMF
                                                n° 6339. Posee una combinación de lubricantes sólidos de gran eficacia que tiene un efecto de
                                                sinergia, es resistente al calor y al lavado.
           opcional
                                               - Utilice exclusivamente el juego de fijación AMF 7600BFS.
                                               - Tamaño 30 M16 no apto para uso con n° 7600Z.




                                               Tabla de medidas:
                                                     Tamaño  A  B1  B2  B3  E1  H1  K  M1    SW1    Md 1  Md
                                                Nº de
                                                                                           (entrecaras)
                                                pedido
                                                                                                    [Nm]  [Nm]
                                                556406  22  30  13  45  13  11  58  -  M12    6      50   40
                                                556186  30  36  13  54  18  13  85  25  M16   8      100  70
                                                556187  30  36  17  54  18  16  85  28  M16   8      100  150
                                                556189  32  36  13  54  18  12  78  20  M16   8      120  70
                                                556190  40  42  17  60  20  15  92  26  M20   10     150  150
     CAD
                                                556188  43  42  17  60  20  16  105  32  M20  10     220  150
                                                554198  49  52  21  75  25  19  125  36  M24  12     220  200
                                                                                      Se reserva el derecho de cambios técnicos.
