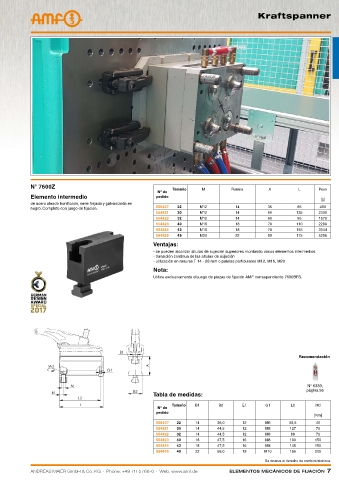

Kraftspanner




































            N° 7600Z                                          Tamaño    M         Ranura       A          L      Peso
                                                        Nº de
            Elemento intermedio                         pedido
                                                                                                                  [g]
            de acero aleado bonificado, serie forjada y galvanizada en
            negro. Completo con juego de fijación.      556407  22     M12          14         35        65      480
                                                        554821  30     M12          14         60        135     2300
                                                        554822  32     M12          14         60        95      1570
                                                        554823  40     M16          18         70        110     2290
                                                        554824  43     M16          18         70        155     3344
                                                        554825  49     M20          22         80        175     5286
                                                       Ventajas:
                                                       - se pueden alcanzar alturas de sujeción superiores montando varios elementos intermedios
                                                       - transición continua de las alturas de sujeción
                                                       - utilización en ranuras T 14 - 28 mm o paletas particulares M12, M16, M20
                                                       Nota:
                                                       Utilice exclusivamente el juego de piezas de fijación AMF correspondiente 7600BFS.
















                                                                                                          Recomendación




                                                                                                             N° 6339,
                                                                                                             página 95
                                                       Tabla de medidas:

                                                             Tamaño   B1      B2      E1      G1       L2       Md
                                                        Nº de
                                                        pedido
                                                                                                               [Nm]
                                                        556407  22    14     36,0     12      M6       58,5     40
                                                        554821  30    14     44,5     12      M8       127      70
                                                        554822  32    14     44,5     12      M8       88       70
                                                        554823  40    18     47,5     16      M8       100      150
                                                        554824  43    18     47,5     16      M8       145      150
                                                        554825  49    22     58,0     19      M10      165      200
                                                                                              Se reserva el derecho de cambios técnicos.
