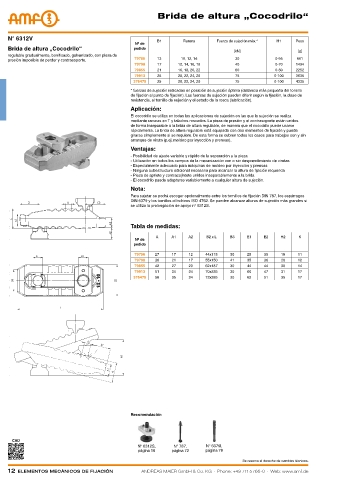

Brida de altura „Cocodrilo“




    N° 6312V                                            B1       Ranura      Fuerza de sujeción máx.*  H1  Peso
                                                Nº de
    Brida de altura „Cocodrilo“                 pedido
                                                                                   [kN]                   [g]
    regulable gradualmente, bonificado, galvanizado, con pieza de
    presión imposible de perder y contrasoporte.  79756  13      10, 12, 14         30            0-55   661
                                                79798   17      12, 14, 16, 18      40            0-70   1494
                                                79855   21      16, 18, 20, 22      60            0-80   2252
                                                79913   25      20, 22, 24, 28      75           0-100   3635
                                                376475  25      20, 22, 24, 28      75           0-100   4335
                                               * fuerzas de sujeción indicadas en posición de sujeción óptima (distancia más pequeña del tornillo
                                               de fijación al punto de fijación). Las fuerzas de sujeción pueden diferir según la fijación, la clase de
                                               resistencia, el tornillo de sujeción y el estado de la rosca (lubricación).
                                               Aplicación:
                                               El cocodrilo se utiliza en todas las aplicaciones de sujeción en las que la sujeción se realiza
                                               mediante ranuras en T y taladros roscados. La pieza de presión y el contrasoporte están unidos
                                               de forma inseparable a la brida de altura regulable, de manera que el cocodrilo puede usarse
                                               rápidamente. La brida de altura regulable está equipada con dos elementos de fijación y puede
                                               girarse simplemente si se requiere. De esta forma se cubren todos los casos para trabajos con y sin
                                               arranque de viruta (p.ej. moldeo por inyección y prensas).
                                               Ventajas:
                                               - Posibilidad de ajuste variable y rápido de la separación a la pieza
                                               - Utilización en todos los campos de la mecanización con o sin desprendimiento de virutas
                                               - Especialmente adecuado para máquinas de moldeo por inyección y prensas
                                               - Ninguna subestructura adicional necesaria para alcanzar la altura de fijación requerida
                                               - Pieza de apriete y contracojintete unidos inseparablemente a la brida
                                               - El cocodrilo puede adaptarse variablemente a cualquier altura de sujeción.
                                               Nota:
                                               Para sujetar se podrá escoger opcionalmente entre los tornillos de fijación DIN 787, los espárragos
                                               DIN 6379 y los tornillos cilíndricos ISO 4762. Se pueden alcanzar alturas de sujeción más grandes si
                                               se utiliza la prolongación de apoyo n° 6312S.


                                               Tabla de medidas:

                                                        A    A1    A2     B2 x L  B3    E1    E2    H2    K
                                                Nº de
                                                pedido
                                                79756  27    17    12    44x115   30    25    30    18    11
                                                79798  36    21    17    55x150   41    35    36    20    12
                                                79855  42    27    20    62x187   30    44    44    30    14
                                                79913  51    34    24    70x235   30    60    47    31    17
                                                376475  56   35    24    73x285   30    62    51    35    17





























                                               Recomendación



     CAD
                                                 N° 6312S,    N° 787,    N° 6379I,
                                                 página 16   página 72   página 78
                                                                                      Se reserva el derecho de cambios técnicos.
