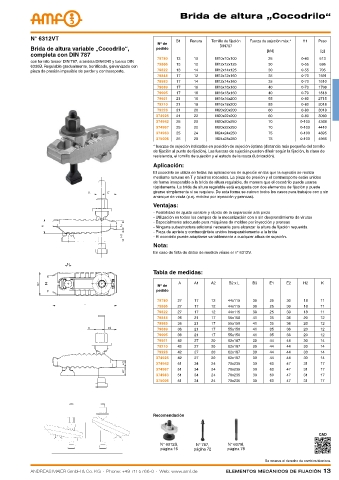

Brida de altura „Cocodrilo“




            N° 6312VT                                          B1   Ranura  Tornillo de fijación  Fuerza de sujeción máx.*  H1  Peso
                                                        Nº de
            Brida de altura variable „Cocodrilo“,       pedido                DIN787
                                                                                               [kN]               [g]
            completa con DIN 787
                                                        79780  13    10      M10x10x100        25          0-40  613
            con tornillo tensor DIN 787, arandela DIN6340 y tuerca DIN
                                                        79806  13    12      M12x12x125        30          0-55  686
            6330B. Regulable gradualmente, bonificado, galvanizado con
            pieza de presión imposible de perder y contrasoporte.  79822  13  14  M12x14x125   30          0-55  705
                                                        79848  17    12      M12x12x160        35          0-70  1591
                                                        79863  17    14      M12x14x160        35          0-70  1610
                                                        79889  17    16      M16x16x160        40          0-70  1798
                                                        79905  17    18      M16x18x160        40          0-70  1818
                                                        79921  21    16      M16x16x200        55          0-80  2715
                                                        79210  21    18      M16x18x200        55          0-80  3018
                                                        79228  21    20      M20x20x200        60          0-80  3018
                                                        374926  21   22      M20x22x200        60          0-80  3060
                                                        374942  25   20      M20x20x250        70          0-100  4368
                                                        374967  25   22      M20x22x250        70          0-100  4410
                                                        374983  25   24      M24x24x250        75          0-100  4895
                                                        375006  25   28      M24x28x250        75          0-100  4966
                                                       * fuerzas de sujeción indicadas en posición de sujeción óptima (distancia más pequeña del tornillo
                                                       de fijación al punto de fijación). Las fuerzas de sujeción pueden diferir según la fijación, la clase de
                                                       resistencia, el tornillo de sujeción y el estado de la rosca (lubricación).
                                                       Aplicación:
                                                       El cocodrilo se utiliza en todas las aplicaciones de sujeción en las que la sujeción se realiza
                                                       mediante ranuras en T y taladros roscados. La pieza de presión y el contrasoporte están unidos
                                                       de forma inseparable a la brida de altura regulable, de manera que el cocodrilo puede usarse
                                                       rápidamente. La brida de altura regulable está equipada con dos elementos de fijación y puede
                                                       girarse simplemente si se requiere. De esta forma se cubren todos los casos para trabajos con y sin
                                                       arranque de viruta (p.ej. moldeo por inyección y prensas).
                                                       Ventajas:
                                                       - Posibilidad de ajuste variable y rápido de la separación a la pieza
                                                       - Utilización en todos los campos de la mecanización con o sin desprendimiento de virutas
                                                       - Especialmente adecuado para máquinas de moldeo por inyección y prensas
                                                       - Ninguna subestructura adicional necesaria para alcanzar la altura de fijación requerida
                                                       - Pieza de apriete y contracojintete unidos inseparablemente a la brida
                                                       - El cocodrilo puede adaptarse variablemente a cualquier altura de sujeción.
                                                       Nota:
                                                       En caso de falta de datos de medida véase el n° 6312V.


                                                       Tabla de medidas:

                                                                A    A1    A2    B2 x L   B3    E1    E2    H2    K
                                                        Nº de
                                                        pedido
                                                        79780  27    17    12    44x115   30    25    30    18    11
                                                        79806  27    17    12    44x115   30    25    30    18    11
                                                        79822  27    17    12    44x115   30    25    30    18    11
                                                        79848  36    21    17    55x150   41    35    36    20    12
                                                        79863  36    21    17    55x150   41    35    36    20    12
                                                        79889  36    21    17    55x150   41    35    36    20    12
                                                        79905  36    21    17    55x150   41    35    36    20    12
                                                        79921  42    27    20    62x187   30    44    44    30    14
                                                        79210  42    27    20    62x187   30    44    44    30    14
                                                        79228  42    27    20    62x187   30    44    44    30    14
                                                        374926  42   27    20    62x187   30    44    44    30    14
                                                        374942  51   34    24    70x235   30    60    47    31    17
                                                        374967  51   34    24    70x235   30    60    47    31    17
                                                        374983  51   34    24    70x235   30    60    47    31    17
                                                        375006  51   34    24    70x235   30    60    47    31    17






                                                       Recomendación


                                                                                                                 CAD
                                                         N° 6312S,    N° 787,    N° 6379I,
                                                         página 16   página 72   página 78

                                                                                              Se reserva el derecho de cambios técnicos.
