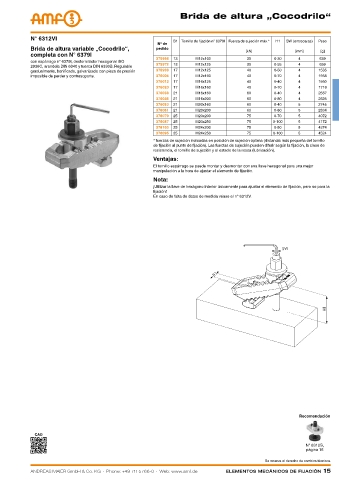

Page 15 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 15

Brida de altura „Cocodrilo“




            N° 6312VI                                         B1 Tornillo de fijación n° 6379I Fuerza de sujeción máx.*  H1  SW (entrecaras)  Peso
                                                        Nº de
            Brida de altura variable „Cocodrilo“,       pedido
                                                                                       [kN]              [mm]     [g]
            completa con N° 6379l
                                                        375956  13    M12x100           30       0-30     4      639
            con espárrago n° 6379I, destornillador hexagonal ISO
                                                        375972  13    M12x125           30       0-55     4      659
            2936C, arandela DIN 6340 y tuerca DIN 6330B. Regulable
            gradualmente, bonificado, galvanizado con pieza de presión   375998  17  M12x125  40  0-50    4      1535
            imposible de perder y contrasoporte.        376004  17    M12x160           40       0-70     4      1558
                                                        376012  17    M16x125           40       0-40     4      1660
                                                        376020  17    M16x160           40       0-70     4      1718
                                                        376038  21    M16x160           60       0-40     4      2587
                                                        376046  21    M16x200           60       0-80     4      2625
                                                        376053  21    M20x160           60       0-40     5      2745
                                                        376061  21    M20x200           60       0-80     5      2834
                                                        376079  25    M20x200           75       0-70     5      4072
                                                        376087  25    M20x250           75       0-100    5      4172
                                                        376103  25    M24x200           75       0-50     5      4374
                                                        376095  25    M24x250           75       0-100    5      4524
                                                       * fuerzas de sujeción indicadas en posición de sujeción óptima (distancia más pequeña del tornillo
                                                       de fijación al punto de fijación). Las fuerzas de sujeción pueden diferir según la fijación, la clase de
                                                       resistencia, el tornillo de sujeción y el estado de la rosca (lubricación).
                                                       Ventajas:
                                                       El tornillo espárrago se puede montar y desmontar con una llave hexagonal para una mejor
                                                       manipulación a la hora de ajustar el elemento de fijación.
                                                       Nota:
                                                       ¡Utilizar la llave de hexágono interior únicamente para ajustar el elemento de fijación, pero no para la
                                                       fijación!
                                                       En caso de falta de datos de medida véase el n° 6312V.














































                                                                                                          Recomendación


             CAD
                                                                                                            N° 6312S,
                                                                                                             página 16

                                                                                              Se reserva el derecho de cambios técnicos.
