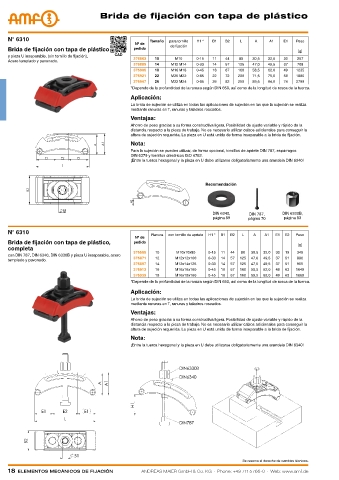

P. 18

Brida de fijación con tapa de plástico




    N° 6310                                           Tamaño  para tornillo  H1 *  B1  B2  L  A  A1  E1  Peso
                                                Nº de
                                                             de fijación
    Brida de fijación con tapa de plástico      pedido                                                    [g]
    y pieza U inseparable, (sin tornillo de fijación),   CAD
    Acero templado y pavonado.                  376863  10     M10    0-15  11  44   80   30,5  32,0  30  257
                                                376889  14   M12 M14  0-33  14  57   125  47,0  49,5  37  708
                                                376905  18   M16 M18  0-45  18  67   160  58,5  62,0  49  1235
                                                376921  22   M20 M22  0-65  22  72   200  71,5  75,0  58  1880
                                                376947  26   M22 M24  0-85  26  82   250  89,5  94,0  74  2799
                                               *Depende de la profundidad de la ranura según DIN 650, así como de la longitud de rosca de la tuerca.
                                               Aplicación:
                                               La brida de sujeción se utiliza en todas las aplicaciones de sujeción en las que la sujeción se realiza
                                               mediante ranuras en T, ranuras y taladros roscados.
                                               Ventajas:
                                               Ahorro de peso gracias a su forma constructiva ligera. Posibilidad de ajuste variable y rápido de la
                                               distancia respecto a la pieza de trabajo. No es necesario utilizar calzos adicionales para conseguir la
                                               altura de sujeción requerida. La pieza en U está unida de forma inseparable a la brida de fijación.
                                               Nota:
                                               Para la sujeción se pueden utilizar, de forma opcional, tornillos de apriete DIN 787, espárragos
                                               DIN 6379 y tornillos cilíndricos ISO 4762.
                                               ¡Entre la tuerca hexagonal y la pieza en U debe utilizarse obligatoriamente una arandela DIN 6340!



                                                                         Recomendación




                                                                            DIN 6340,    DIN 787,   DIN 6330B,
                                                                            página 89   página 70    página 83
    N° 6310                                           Ranura  con tornillo de apriete  H1 *  B1  B2  L  A  A1  E1  E2  Peso
                                                Nº de
    Brida de fijación con tapa de plástico,     pedido
                                                                                                          [g]
    completa
                                                376555  10     M10x10x80  0-15  11  44  80  30,5  32,0  30  19  349
    con DIN 787, DIN 6340, DIN 6330B y pieza U inseparable, acero
                                                376871  12     M12x12x100  0-33  14  57  125  47,0  49,5  37  51  886
    templado y pavonado.
                                                376897  14     M12x14x125  0-33  14  57  125  47,0  49,5  37  51  905
                                                376913  16     M16x16x160  0-45  18  67  160  58,5  62,0  49  63  1648
                                                376939  18     M16x18x160  0-45  18  67  160  58,5  62,0  49  63  1668
                                               *Depende de la profundidad de la ranura según DIN 650, así como de la longitud de rosca de la tuerca.
                                               Aplicación:
                                               La brida de sujeción se utiliza en todas las aplicaciones de sujeción en las que la sujeción se realiza
                                               mediante ranuras en T, ranuras y taladros roscados.
                                               Ventajas:
                                               Ahorro de peso gracias a su forma constructiva ligera. Posibilidad de ajuste variable y rápido de la
                                               distancia respecto a la pieza de trabajo. No es necesario utilizar calzos adicionales para conseguir la
                                               altura de sujeción requerida. La pieza en U está unida de forma inseparable a la brida de fijación.
                                               Nota:
                                               ¡Entre la tuerca hexagonal y la pieza en U debe utilizarse obligatoriamente una arandela DIN 6340!
























                                                                                      Se reserva el derecho de cambios técnicos.
    18  ElEmEntos mEcánicos dE fijación            ANDREAS MAIER GmbH & Co. KG  ∙  Phone: +49 711 5766-0  ∙  Web: www.amf.de
