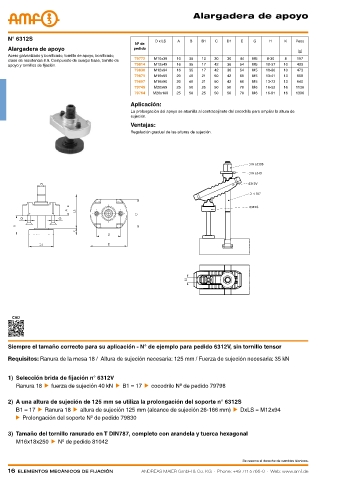

P. 16

alargadera de apoyo




    N° 6312S                                            D x LS  A   B   B1   C   D1   E   G     H    K   Peso
                                                Nº de
    Alargadera de apoyo                         pedido
                                                                                                          [g]
    Acero galvanizado y bonificado, tornillo de apoyo, bonificado,
                                                79772  M10x39  10  30   13  30   30  44   M5   8-30  8   197
    clase de resistencia 8.8. Compuesto de cuerpo base, tornillo de
    apoyo y tornillos de fijación.              79814  M12x49  16  35   17  42   36  54   M5  10-37  10  433
                                                79830  M12x94  16  35   17  42   36  54   M5  10-80  10  473
                                                79871  M16x55  20  40   21  50   42  60   M5  13-41  13  608
                                                79897  M16x90  20  40   21  50   42  60   M5  13-73  13  640
                                                79749  M20x69  25  50   25  50   50  70   M6  16-52  16  1136
                                                79764  M20x109  25  50  25  50   50  70   M6  16-91  16  1396
                                               Aplicación:
                                               La prolongación del apoyo se atornilla al contracojinete del cocodrilo para ampliar la altura de
                                               sujeción.
                                               Ventajas:
                                               Regulación gradual de las alturas de sujeción.









                                                                                        6312V



                                                                                         6312S






















     CAD





    Siempre el tamaño correcto para su aplicación - N° de ejemplo para pedido 6312V, sin tornillo tensor
    Requisitos: Ranura de la mesa 18 /  Altura de sujeción necesaria: 125 mm / Fuerza de sujeción necesaria: 35 kN


    1)  Selección brida de fijación n° 6312V
       Ranura 18     fuerza de sujeción 40 kN     B1 = 17     cocodrilo Nº de pedido 79798


    2)  A una altura de sujeción de 125 mm se utiliza la prolongación del soporte n° 6312S
       B1 = 17     Ranura 18     altura de sujeción 125 mm (alcance de sujeción 26-166 mm)     DxLS = M12x94
          Prolongación del soporte Nº de pedido 79830


    3)  Tamaño del tornillo ranurado en T DIN787, completo con arandela y tuerca hexagonal
       M16x18x250     Nº de pedido 81042



                                                                                      Se reserva el derecho de cambios técnicos.
