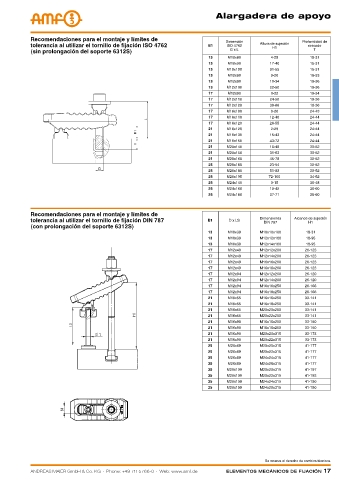

Page 17 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 17

alargadera de apoyo




            Recomendaciones para el montaje y límites de
                                                                                Dimensión   Altura de sujeción    Profundidad de
            tolerancia al utilizar el tornillo de fijación ISO 4762       B1     ISO 4762        H1          roscado
            (sin prolongación del soporte 6312S)                                  G x L                        T
                                                                          13     M10x80         4-25          15-31
                                                                          13     M10x90         17-40         15-31
                                                                          13     M10x100        31-55         15-31
                                                                          13     M12x80         0-20          18-33
                                                                          13     M12x90         10-34         18-36
                                                                          13     M12x100        22-50         18-36
                                                                          17     M12x90         0-22          18-34
                                                                          17     M12x110        24-50         18-36
                                                                          17     M12x120        38-66         18-36
                                                                          17     M16x100        0-26          24-43
                                                                          17     M16x110        12-40         24-44
                                                                          17     M16x120        26-55         24-44
                                                                          21     M16x120        2-29          24-44
                                                                          21     M16x130        15-43         24-44
                                                                          21     M16x150        43-72         24-44
                                                                          21     M20x140        18-48         30-52
                                                                          21     M20x150        31-63         30-52
                                                                          21     M20x160        45-78         30-52
                                                                          25     M20x160        23-54         30-52
                                                                          25     M20x180        51-83         30-52
                                                                          25     M20x195       72-100         34-52
                                                                          25     M24x140        0-15          36-48
                                                                          25     M24x160        10-42         36-60
                                                                          25     M24x180        37-71         36-60



            Recomendaciones para el montaje y límites de
            tolerancia al utilizar el tornillo de fijación DIN 787        B1     D x LS     Dimensiones  Alcance de sujeción
                                                                                              DIN 787
                                                                                                             H1
            (con prolongación del soporte 6312S)
                                                                          13     M10x39     M10x10x100      18-31
                                                                          13     M10x39     M12x12x160      18-95
                                                                          13     M10x39     M12x14x160      18-95
                                                                          17     M12x49     M12x12x200      26-123
                                                                          17     M12x49     M12x14x200      26-123
                                                                          17     M12x49     M16x16x200      26-123
                                                                          17     M12x49     M16x18x200      26-123
                                                                          17     M12x94     M12x12x200      26-120
                                                                          17     M12x94     M12x14x200      26-120
                                                                          17     M12x94     M16x16x250      26-166
                                                                          17     M12x94     M16x18x250      26-166
                                                                          21     M16x55     M16x16x250      33-141
                                                                          21     M16x55     M16x18x250      33-141
                                                                          21     M16x55     M20x20x250      33-141
                                                                          21     M16x55     M20x22x250      33-141
                                                                          21     M16x90     M16x16x250      33-150
                                                                          21     M16x90     M16x18x250      33-150
                                                                          21     M16x90     M20x20x315      33-173
                                                                          21     M16x90     M20x22x315      33-173
                                                                          25     M20x69     M20x20x315      41-177
                                                                          25     M20x69     M20x22x315      41-177
                                                                          25     M20x69     M24x24x315      41-177
                                                                          25     M20x69     M24x28x315      41-177
                                                                          25     M20x109    M20x20x315      41-197
                                                                          25     M20x109    M20x22x315      41-193
                                                                          25     M20x109    M24x24x315      41-180
                                                                          25     M20x109    M24x28x315      41-180














                                                                                              Se reserva el derecho de cambios técnicos.
