Page 14 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 14

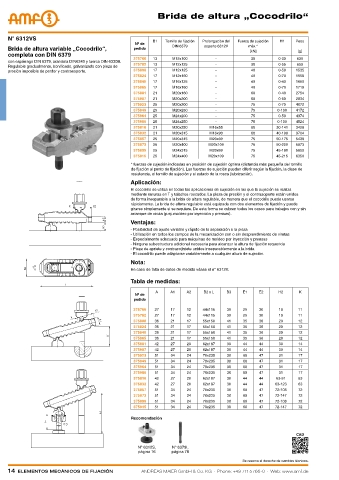

Brida de altura „Cocodrilo“




    N° 6312VS                                          B1  Tornillo de fijación  Prolongación del  Fuerza de sujeción   H1  Peso
                                                Nº de
    Brida de altura variable „Cocodrilo“,       pedido       DIN 6379    soporte 6312V  máx.*
                                                                                         [kN]             [g]
    completa con DIN 6379
                                                375766  13    M12x100        -           30        0-30  639
    con espárrago DIN 6379, arandela DIN6340 y tuerca DIN 6330B.
                                                375782  13    M12x125        -           30        0-55  659
    Regulable gradualmente, bonificado, galvanizado con pieza de
    presión imposible de perder y contrasoporte.  375808  17  M12x125        -           40        0-50  1535
                                                375824  17    M12x160        -           40        0-70  1558
                                                375840  17    M16x125        -           40        0-40  1660
                                                375865  17    M16x160        -           40        0-70  1718
                                                375881  21    M20x160        -           60        0-40  2754
                                                375907  21    M20x200        -           60        0-80  2834
                                                375923  25    M20x200        -           75        0-70  4072
                                                375949  25    M20x250        -           75       0-100  4172
                                                375964  25    M24x200        -           75        0-50  4374
                                                375980  25    M24x250        -           75       0-100  4524
                                                375816  21    M20x250      M16x55        60       30-141  3428
                                                375832  21    M20x315      M16x90        60       40-190  3704
                                                375857  25    M20x315      M20x69        75       50-175  5438
                                                375873  25    M20x400     M20x109        75       50-220  5873
                                                375899  25    M24x315      M20x69        75       45-180  5850
                                                375915  25    M24x400     M20x109        75       45-215  6350
                                               * fuerzas de sujeción indicadas en posición de sujeción óptima (distancia más pequeña del tornillo
                                               de fijación al punto de fijación). Las fuerzas de sujeción pueden diferir según la fijación, la clase de
                                               resistencia, el tornillo de sujeción y el estado de la rosca (lubricación).
                                               Aplicación:
                                               El cocodrilo se utiliza en todas las aplicaciones de sujeción en las que la sujeción se realiza
                                               mediante ranuras en T y taladros roscados. La pieza de presión y el contrasoporte están unidos
                                               de forma inseparable a la brida de altura regulable, de manera que el cocodrilo puede usarse
                                               rápidamente. La brida de altura regulable está equipada con dos elementos de fijación y puede
                                               girarse simplemente si se requiere. De esta forma se cubren todos los casos para trabajos con y sin
                                               arranque de viruta (p.ej. moldeo por inyección y prensas).
                                               Ventajas:
                                               - Posibilidad de ajuste variable y rápido de la separación a la pieza
                                               - Utilización en todos los campos de la mecanización con o sin desprendimiento de virutas
                                               - Especialmente adecuado para máquinas de moldeo por inyección y prensas
                                               - Ninguna subestructura adicional necesaria para alcanzar la altura de fijación requerida
                                               - Pieza de apriete y contracojintete unidos inseparablemente a la brida
                                               - El cocodrilo puede adaptarse variablemente a cualquier altura de sujeción.
                                               Nota:
                                               En caso de falta de datos de medida véase el n° 6312V.
                                               Tabla de medidas:

                                                        A    A1    A2    B2 x L  B3   E1    E2     H2     K
                                                Nº de
                                                pedido
                                                375766  27   17    12   44x115   30   25    30     18     11
                                                375782  27   17    12   44x115   30   25    30     18     11
                                                375808  36   21    17   55x150   41   35    36     20     12
                                                375824  36   21    17   55x150   41   35    36     20     12
                                                375840  36   21    17   55x150   41   35    36     20     12
                                                375865  36   21    17   55x150   41   35    36     20     12
                                                375881  42   27    20   62x187   30   44    44     30     14
                                                375907  42   27    20   62x187   30   44    44     30     14
                                                375923  51   34    24   70x235   30   60    47     31     17
                                                375949  51   34    24   70x235   30   60    47     31     17
                                                375964  51   34    24   70x235   30   60    47     31     17
                                                375980  51   34    24   70x235   30   60    47     31     17
                                                375816  42   27    20   62x187   30   44    44    63-91   63
                                                375832  42   27    20   62x187   30   44    44    63-123  63
                                                375857  51   34    24   70x235   30   60    47    72-108  72
                                                375873  51   34    24   70x235   30   60    47    72-147  72
                                                375899  51   34    24   70x235   30   60    47    72-108  72
                                                375915  51   34    24   70x235   30   60    47    72-147  72
                                               Recomendación


                                                                                                         CAD

                                                 N° 6312S,   N° 6379I,
                                                  página 16  página 78
                                                                                      Se reserva el derecho de cambios técnicos.
    14  ElEmEntos mEcánicos dE fijación            ANDREAS MAIER GmbH & Co. KG  ∙  Phone: +49 711 5766-0  ∙  Web: www.amf.de
