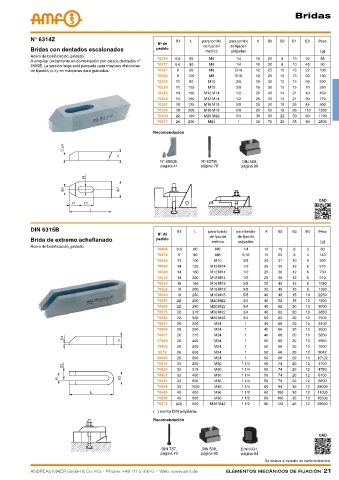

P. 21

Bridas




            N° 6314Z                                           B1   L   para tornillo  para tornillo  A  B2  B3  E1  E2  Peso
                                                        Nº de
                                                                        de fijación  de fijación
            Bridas con dentados escalonados             pedido           métrico  pulgadas                        [g]
            Acero de bonificación, pintado.
                                                        70359  6,6  50    M6        1/4    10  20   8   10  20    55
            A emplear únicamente en combinación con calzos dentados nº
            6500E. La versión larga está pensada para mayores distancias   70227  6,6  80  M6  1/4  10  20  8  10  45  90
            de fijación, p. ej. en máquinas para grabados.  70367  9  60  M8        5/16   12  25  10   13  22   100
                                                        70243  9   100    M8        5/16   12  25  10   13  60   180
                                                        70375  11  80     M10       3/8    15  30  12   15  30   200
                                                        70235  11  125    M10       3/8    15  30  12   15  70   350
                                                        70383  14  100   M12 M14    1/2    20  40  14   21  40   450
                                                        70250  14  160   M12 M14    1/2    20  40  14   21  90   770
                                                        70391  18  125   M16 M18    5/8    25  50  18   26  45   900
                                                        70334  18  200   M16 M18    5/8    25  50  18   26  110  1500
                                                        70409  22  160   M20 M22    3/4    30  60  22   30  60   1700
                                                        70417  26  200    M24       1      30  70  26   35  80   2500

                                                       Recomendación




                                                         N° 6500E,      N° 6379I,     DIN 508,
                                                         página 41      página 78     página 80






                                                                                                                 CAD




            DIN 6315B                                          B1    L    para tornillo  para tornillo  A  B2  B3  B4  Peso
                                                        Nº de
                                                                           de fijación  de fijación
            Brida de extremo achaflanado                pedido             métrico   pulgadas                     [g]
            Acero de bonificación, pintado.
                                                        70466  6,6   60      M6       1/4     12   19   6    3    60
                                                        70474   9    80      M8       5/16    15   25   8    4   140
                                                        70482  11    100    M10       3/8     20   31   10   5   300
                                                        70490  14    125   M12 M14    1/2     25   38   12   6   570
                                                        70508  14    160   M12 M14    1/2     25   38   12   6   730
                                                        70516  14    200   M12 M14    1/2     25   38   12   6   910
                                                        70524  18    160   M16 M18    5/8     30   48   15   8   1080
                                                        70532  18    200   M16 M18    5/8     30   48   15   8   1360
                                                        70540  18    250   M16 M18    5/8     40   48   15  10   2250
                                                        70557  22    200   M20 M22    3/4     40   52   15  10   1800
                                                        70565  22    250   M20 M22    3/4     40   62   20  10   3000
                                                        70573  22    315   M20 M22    3/4     40   62   20  10   3850
                                                        70425  22    500   M20 M22    3/4     50   62   20  10   7500
                                                        70581  26    200    M24        1      40   66   20  10   2400
                                                        70599  26    250    M24        1      40   66   20  10   3000
                                                        70607  26    315    M24        1      40   66   20  10   3850
                                                        37390  26    400    M24        1      50   66   20  10   5962
                                                        70433  26    500    M24        1      50   66   20  10   7600
                                                         3079  26    600    M24        1      50   66   20  10   9042
                                                        30064  26    800    M24        1      50   66   20  10  12122
                                                        70615  33    250    M30       1 1/4   50   74   20  12   3700
                                                        70623  33    315    M30       1 1/4   50   74   20  12   4750
                                                        70631  33    400    M30       1 1/4   50   74   20  12   6100
                                                        70441  33    600    M30       1 1/4   50   74   20  12   9200
                                                        70458  33   1000    M30       1 1/4   60   94   30  12  28000
                                                        70649  40    400    M36       1 1/2   60  100   30  12  11000
                                                        70656  40    600    M36       1 1/2   60  100   30  12  16500
                                                        70672  (43)  600   M36 M42    1 1/2   80  123   40  12  29600
                                                       (   ) norma DIN ampliada.
                                                       Recomendación

                                                                                                                 CAD

                                                          DIN 787,      DIN 508,      DIN 6331,
                                                         página 70      página 80     página 84
                                                                                              Se reserva el derecho de cambios técnicos.
