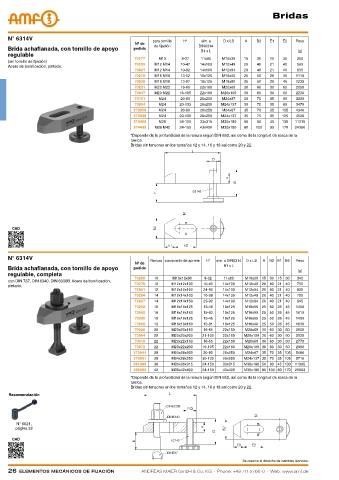

P. 26

Bridas




    N° 6314V                                           para tornillo  H*  sim. a   D x LS  A  B2  E1  E2  Peso
                                                Nº de
    Brida achaflanada, con tornillo de apoyo    pedido  de fijación    DIN6314
                                                                        B1 x L                            [g]
    regulable
                                                70177    M10     8-37   11x80  M10x39  15  30   15  30   200
    (sin tornillo de fijación)
                                                70193  M12 M14  10-47  14x100  M12x49  20  40   21  40   560
    Acero de bonificación, pintado.
                                                70821  M12 M14  10-92  14x100  M12x94  20  40   21  40   635
                                                70219  M16 M18  13-52  18x125  M16x55  25  50   26  45   1110
                                                70839  M16 M18  13-87  18x125  M16x90  25  50   26  45   1230
                                                70201  M20 M22  16-65  22x160  M20x69  30  60   30  60   2050
                                                70847  M20 M22  16-105  22x160  M20x109  30  60  30  60  2230
                                                70151    M24    20-83  26x200  M24x87  30  70   35  80   3200
                                                70854    M24    20-133  26x200  M24x137  30  70  35  80  3470
                                                373928   M24    20-80  26x250  M24x87  35  70   35  105  4340
                                                373936   M24    20-130  26x250  M24x137  35  70  35  105  4520
                                                374405   M30    24-150  33x315  M30x180  50  80  45  130  11215
                                                374439  M36 M42  24-150  43x400  M30x180  80  100  80  170  24350
                                               *Depende de la profundidad de la ranura según DIN 650, así como de la longitud de rosca de la
                                               tuerca.
                                               Bridas sin tensores en los tamaños 12 y 14, 16 y 18 así como 20 y 22.
















     CAD




    N° 6314V
                                                      Ranura con tornillo de apriete  H*  sim. a DIN6314   D x LS  A  B2 E1 E2  Peso
                                                Nº de                           B1 x L
    Brida achaflanada, con tornillo de apoyo    pedido
                                                                                                          [g]
    regulable, completa
                                                70268  10     M10x10x80  8-32   11x80  M10x39  15 30  15  30  340
    con DIN 787, DIN 6340, DIN 6330B. Acero de bonificación,
                                                70276  12    M12x12x100  10-40  14x100  M12x49  20 40  21  40  700
    pintado.
                                                72801  12    M12x12x160  24-92  14x100  M12x94  20 40  21  40  830
                                                70284  14    M12x14x100  10-38  14x100  M12x49  20 40  21  40  720
                                                72827  14    M12x14x160  23-92  14x100  M12x94  20 40  21  40  845
                                                70292  16    M16x16x125  13-48  18x125  M16x55  25 50  26  45  1400
                                                72942  16    M16x16x160  15-83  18x125  M16x90  25 50  26  45  1610
                                                70300  18    M16x18x125  13-46  18x125  M16x55  25 50  26  45  1400
                                                73056  18    M16x18x160  13-81  18x125  M16x90  25 50  26  45  1630
                                                70326  20    M20x20x160  16-65  22x160  M20x69  30 60  30  60  2600
                                                73064  20    M20x20x200  21-105  22x160  M20x109 30 60  30  60  2930
                                                70318  22    M20x22x160  16-65  22x160  M20x69  30 60  30  60  2770
                                                73072  22    M20x22x200  19-105  22x160  M20x109 30 60  30  60  2980
                                                373944  28   M24x28x200  20-80  26x250  M24x87  35 70  35 105  5486
                                                373951  28   M24x28x250  30-130  26x250  M24x137 35 70  35 105  5716
                                                381988  36   M30x36x315  24-150  33x315  M30x180 50 80  45 130  11995
                                                382002  42   M36x42x400  24-150  43x400  M30x180 80 100 80 170  25683
                                               *Depende de la profundidad de la ranura según DIN 650, así como de la longitud de rosca de la
                                               tuerca.
                                               Bridas sin tensores en los tamaños 12 y 14, 16 y 18 así como 20 y 22.
    Recomendación





       N° 6621,
      página 32
     CAD



                                                                                      Se reserva el derecho de cambios técnicos.
