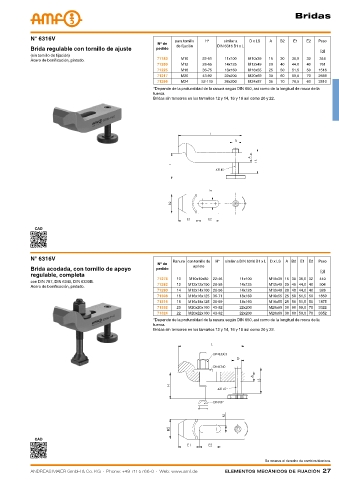

P. 27

Bridas




            N° 6316V                                           para tornillo  H*  similar a    D x LS  A  B2  E1  E2  Peso
                                                        Nº de
            Brida regulable con tornillo de ajuste      pedido  de fijación  DIN 6316 B1 x L
                                                                                                                  [g]
            (sin tornillo de fijación)
            Acero de bonificación, pintado.             71183    M10    22-51   11x100  M10x39  15  30  36,0  32  344
                                                        71209    M12    28-65   14x125  M12x49  20  40  44,0  40  761
                                                        71225    M16    36-75   18x160  M16x55  25  50  51,5  50  1516
                                                        71217    M20    43-92   22x200  M20x69  30  60  59,0  70  2669
                                                        71266    M24    52-115  26x200  M24x87  35  70  76,5  60  3810
                                                       *Depende de la profundidad de la ranura según DIN 650, así como de la longitud de rosca de la
                                                       tuerca.
                                                       Bridas sin tensores en los tamaños 12 y 14, 16 y 18 así como 20 y 22.



























             CAD




            N° 6316V
                                                              Ranura con tornillo de   H*  similar a DIN 6316 B1 x L  D x LS  A B2  E1  E2  Peso
                                                        Nº de        apriete
            Brida acodada, con tornillo de apoyo        pedido
                                                                                                                  [g]
            regulable, completa
                                                        71274  10  M10x10x80  22-46  11x100    M10x39 15 30 36,0 32  440
            con DIN 787, DIN 6340, DIN 6330B.
                                                        71282  12  M12x12x100 28-58  14x125    M12x49 20 40 44,0 40  906
            Acero de bonificación, pintado.
                                                        71290  14  M12x14x100 28-56  14x125    M12x49 20 40 44,0 40  926
                                                        71308  16  M16x16x125 36-71  18x160    M16x55 25 50 51,5 50  1859
                                                        71316  18  M16x18x125 36-69  18x160    M16x55 25 50 51,5 50  1875
                                                        71332  20  M20x20x160 43-92  22x200    M20x69 30 60 59,0 70  3322
                                                        71324  22  M20x22x160 43-92  22x200    M20x69 30 60 59,0 70  3352
                                                       *Depende de la profundidad de la ranura según DIN 650, así como de la longitud de rosca de la
                                                       tuerca.
                                                       Bridas sin tensores en los tamaños 12 y 14, 16 y 18 así como 20 y 22.





















             CAD



                                                                                              Se reserva el derecho de cambios técnicos.
