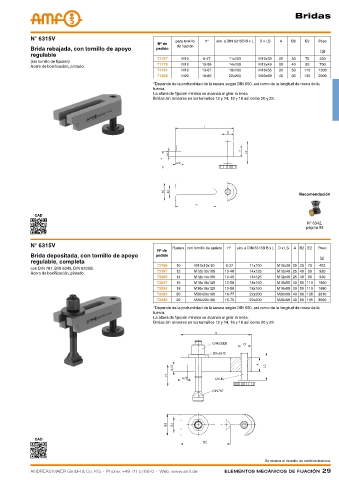

Bridas

N° 6315V para tornillo H* sim. a DIN 6315B B x L D x LS A B2 E2 Peso
Nº de
Brida rebajada, con tornillo de apoyo pedido de fijación
[g]
regulable
71167 M10 8-47 11x100 M10x39 20 30 70 330
(sin tornillo de fijación)
71175 M12 10-59 14x125 M12x49 25 40 90 700
Acero de bonificación, pintado.
71191 M16 13-67 18x160 M16x55 30 50 110 1300
71258 M20 16-85 22x200 M20x69 40 60 135 2600
*Depende de la profundidad de la ranura según DIN 650, así como de la longitud de rosca de la
tuerca.
La altura de fijación mínima se alcanza al girar la brida.
Bridas sin tensores en los tamaños 12 y 14, 16 y 18 así como 20 y 22.

Recomendación

CAD
N° 6342,
página 95

N° 6315V Ranura con tornillo de apriete H* sim. a DIN 6315B B x L D x LS A B2 E2 Peso
Nº de
Brida depositada, con tornillo de apoyo pedido
[g]
regulable, completa
73189 10 M10x10x 80 8-37 11x100 M10x39 20 30 70 403
con DIN 787, DIN 6340, DIN 6330B.
73197 12 M12x12x100 10-48 14x125 M12x49 25 40 90 920
Acero de bonificación, pintado.
73205 14 M12x14x100 10-45 14x125 M12x49 25 40 90 940
73247 16 M16x16x125 13-58 18x160 M16x55 30 50 110 1860
73254 18 M16x18x125 13-56 18x160 M16x55 30 50 110 1880
73262 20 M20x20x160 16-77 22x200 M20x69 40 60 135 3610
73288 22 M20x22x160 16-75 22x200 M20x69 40 60 135 3650
*Depende de la profundidad de la ranura según DIN 650, así como de la longitud de rosca de la
tuerca.
La altura de fijación mínima se alcanza al girar la brida.
Bridas sin tensores en los tamaños 12 y 14, 16 y 18 así como 20 y 22.

CAD

Se reserva el derecho de cambios técnicos.
