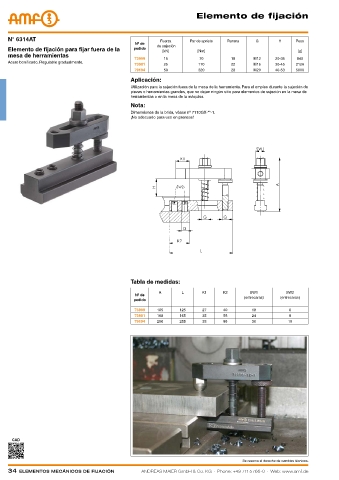

elemento de fijación
N° 6314AT Fuerza Par de apriete Ranura G H Peso
Nº de
de sujeción
Elemento de fijación para fijar fuera de la pedido [kN] [Nm] [g]
mesa de herramientas
73999 15 70 18 M12 20-35 840
Acero bonificado. Regulable gradualmente.
73981 25 170 22 M16 30-45 2126
79194 50 320 28 M20 40-53 5000
Aplicación:
Utilización para la sujeción fuera de la mesa de la herramienta. Para el empleo durante la sujeción de
piezas o herramientas grandes, que no dejan ningún sitio para elementos de sujeción en la mesa de
herramientas o en la mesa de la máquina.
Nota:
Dimensiones de la brida, véase nº 7110GX-**-1.
¡No adecuado para uso en prensas!
Tabla de medidas:
A L K1 K2 SW1 SW2
Nº de
(entrecaras) (entrecaras)
pedido
73999 105 125 27 40 18 6
73981 168 165 35 55 24 8
79194 206 255 33 85 30 10
CAD
Se reserva el derecho de cambios técnicos.
