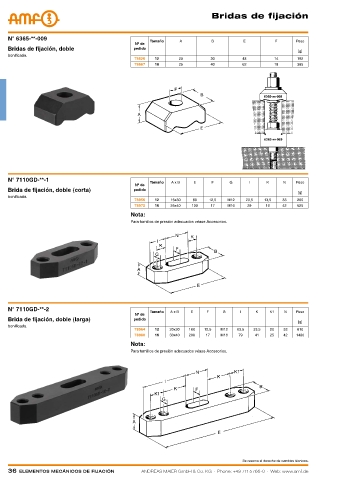

Page 36 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 36
Bridas de fijación
N° 6365-**-009 Tamaño A B E F Peso
Nº de
Bridas de fijación, doble pedido
[g]
bonificada.
78626 12 20 30 48 14 192
78667 16 25 40 62 18 385
N° 7110GD-**-1 Tamaño A x B E F G I K N Peso
Nº de
Brida de fijación, doble (corta) pedido
[g]
bonificada.
78956 12 15x30 80 12,5 M12 23,5 13,5 33 200
78972 16 25x40 100 17 M16 29 16 42 525
Nota:
Para tornillos de presión adecuados véase Accesorios.
N° 7110GD-**-2 Tamaño A x B E F G I K K1 N Peso
Nº de
Brida de fijación, doble (larga) pedido
[g]
bonificada.
78964 12 20x30 160 12,5 M12 63,5 33,5 20 33 610
78980 16 30x40 200 17 M16 79 41 25 42 1480
Nota:
Para tornillos de presión adecuados véase Accesorios.
Se reserva el derecho de cambios técnicos.
36 ElEmEntos mEcánicos dE fijación ANDREAS MAIER GmbH & Co. KG ∙ Phone: +49 711 5766-0 ∙ Web: www.amf.de
