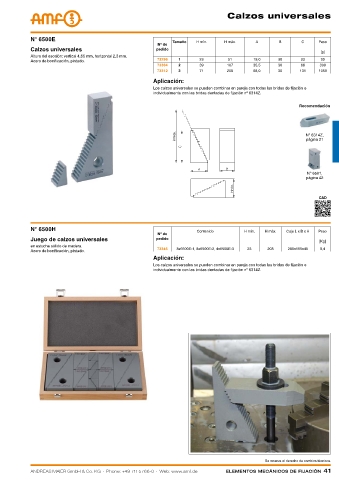

P. 41

Calzos universales




            N° 6500E
                                                              Tamaño  H mín.    H máx.     A       B       C     Peso
                                                        Nº de
            Calzos universales                          pedido
                                                                                                                  [g]
            Altura del escalón: vertical 4,65 mm, horizontal 2,3 mm.
            Acero de bonificación, pintado.             73296   1      23        51       19,0     30      33     90
                                                        73304   2      39        107      35,5     30      66    300
                                                        73312   3      71        208      68,0     30     131    1050
                                                       Aplicación:
                                                       Los calzos universales se pueden combinar en pareja con todas las bridas de fijación e
                                                       individualmente con las bridas dentadas de fijación nº 6314Z.

                                                                                                          Recomendación




                                                                                                            N° 6314Z,
                                                                                                             página 21






                                                                                                             N° 6501,
                                                                                                             página 42


                                                                                                                 CAD





            N° 6500H                                                  Contenido        H mín.  H máx.  Caja L x B x H  Peso
                                                        Nº de
            Juego de calzos universales                 pedido                                                   [Kg]
            en estuche sólido de madera.
                                                        73346  8x6500E-1, 8x6500E-2, 4x6500E-3  23  208  280x155x40  8,4
            Acero de bonificación, pintado.
                                                       Aplicación:
                                                       Los calzos universales se pueden combinar en pareja con todas las bridas de fijación e
                                                       individualmente con las bridas dentadas de fijación nº 6314Z.








































                                                                                              Se reserva el derecho de cambios técnicos.
