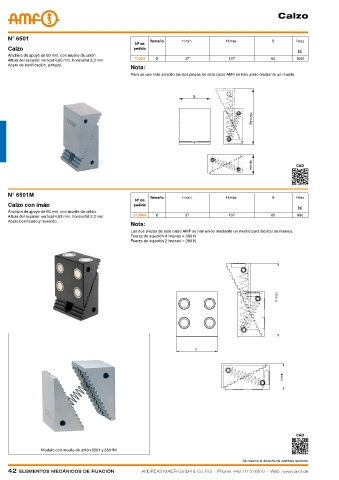

P. 42
Calzo
N° 6501 Tamaño H mín. H máx. B Peso
Nº de
Calzo pedido
[g]
Anchura de apoyo de 60 mm, con muelle de unión.
Altura del escalón: vertical 4,65 mm, horizontal 2,3 mm. 73353 2 37 107 60 1000
Acero de bonificación, pintado.
Nota:
Para un uso más sencillo las dos piezas de este calzo AMF se han unido mediante un muelle.
CAD
N° 6501M
Tamaño H mín. H máx. B Peso
Nº de
Calzo con imán pedido
[g]
Anchura de apoyo de 60 mm, con muelle de unión.
Altura del escalón: vertical 4,65 mm, horizontal 2,3 mm. 373969 2 37 107 60 980
Acero bonificado y revenido.
Nota:
Las dos piezas de este calzo AMF se han unido mediante un muelle para facilitar su manejo.
Fuerza de sujeción 4 imanes = 380 N
Fuerza de sujeción 2 imanes = 280 N
CAD
Modelo con muelle de unión 6501 y 6501M
Se reserva el derecho de cambios técnicos.
