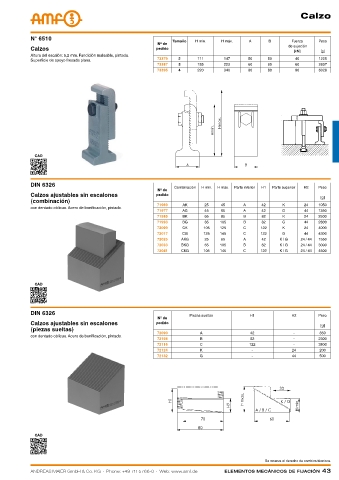

Calzo




            N° 6510                                           Tamaño  H mín.   H máx.   A      B       Fuerza    Peso
                                                        Nº de
            Calzos                                      pedido                                         de sujeción
                                                                                                        [kN]      [g]
            Altura del escalón: 5,2 mm. Fundición maleable, pintada.
            Superficie de apoyo fresada plana.          73379   2     111       147     50     50        40      1225
                                                        73387   3     155       223     60     60        60      2607
                                                        73395   4     220       340     80     80        90      6028

















             CAD




            DIN 6326                                          Combinación  H mín.  H máx.  Parte inferior  H1  Parte superior  H2  Peso
                                                        Nº de
            Calzos ajustables sin escalones             pedido
                                                                                                                  [g]
            (combinación)
                                                        71969    AK      25    45      A     42     K       24   1050
            con dentado oblicuo. Acero de bonificación, pintado.
                                                        71977    AG      45    65      A     42     G       44   1350
                                                        71985    BK      65    85      B     82     K       24   2500
                                                        71993    BG      85   105      B     82     G       44   2800
                                                        72009    CK      105  125     C      122    K       24   4000
                                                        72017    CG      125  145     C      122    G       44   4300
                                                        72025    AKG     25    65      A     42    K / G   24 / 44  1550
                                                        72033    BKG     65   105      B     82    K / G   24 / 44  3000
                                                        72041    CKG     105  145     C      122   K / G   24 / 44  4500





             CAD




            DIN 6326                                                Piezas sueltas       H1            H2        Peso
                                                        Nº de
            Calzos ajustables sin escalones             pedido
                                                                                                                  [g]
            (piezas sueltas)
                                                        72090          A                 42             -        850
            con dentado oblicuo. Acero de bonificación, pintado.
                                                        72108          B                 82             -        2300
                                                        72116          C                 122            -        3800
                                                        72124          K                 -              24       200
                                                        72132          G                 -              44       500














             CAD




                                                                                              Se reserva el derecho de cambios técnicos.
