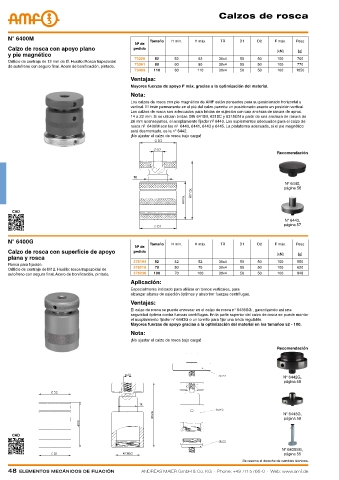

P. 48

Calzos de rosca




    N° 6400M                                          Tamaño  H mín.  H máx.  TR     D1    D2     F máx.  Peso
                                                Nº de
    Calzo de rosca con apoyo plano              pedido
                                                                                                  [kN]    [g]
    y pie magnético
                                                73320  62     52       62     30x4   50    50     100    700
    Orificio de centraje de 12 mm de Ø. Husillo: Rosca trapezoidal
                                                73361  80     60       80     30x4   50    50     100    770
    de autofreno con seguro final. Acero de bonificación, pintado.
                                                73403  110    80      110     30x4   50    50     100    1050
                                               Ventajas:
                                               Mayores fuerzas de apoyo F máx. gracias a la optimización del material.
                                               Nota:
                                               Los calzos de rosca con pie magnético de AMF están pensados para su posicionado horizontal y
                                               vertical. El imán permanente en el pié del calzo permite un posicionado exacto en posición vertical.
                                               Los calzos de rosca son adecuados para bridas de sujeción con una anchura de ranura de aprox.
                                               14 a 22 mm. Si se utilizan bridas DIN 6415B, 6315C y 6315GN a partir de una anchura de ranura de
                                               26 mm aconsejamos, el acoplamiento fijador nº 6443. Los suplementos adecuados para el calzo de
                                               rosca nº  6400M son los nº  6440, 6441, 6443 y 6445. La plataforma adecuada, si el pie magnético
                                               está desmontado, es la n° 6442.
                                               ¡No ajustar el calzo de rosca bajo carga!

                                                                                                  Recomendación





                                                                                                     N° 6440,
                                                                                                     página 56



     CAD
                                                                                                     N° 6443,
                                                                                                     página 57

    N° 6400G
                                                      Tamaño  H mín.  H máx.  TR     D1    D2     F máx.  Peso
                                                Nº de
    Calzo de rosca con superficie de apoyo      pedido
                                                                                                  [kN]    [g]
    plana y rosca
                                                376194  52    42       52     30x4   50    50     100    550
    Rosca para fijación.
                                                376210  70    50       70     30x4   50    50     100    620
    Orificio de centraje de M12. Husillo: rosca trapezoidal de
    autofreno con seguro final. Acero de bonificación, pintado.  376236  100  70  100  30x4  50  50  100  948
                                               Aplicación:
                                               Especialmente indicado para utilizar en tornos verticales, para
                                               alcanzar alturas de sujeción óptimas y absorber fuerzas centrífugas.
                                               Ventajas:
                                               El calzo de rosca se puede enroscar en el calzo de rosca n° 6435SG , garantizando así una
                                               seguridad óptima contra fuerzas centrífugas. En la parte superior del calzo de rosca se puede montar
                                               el acoplamiento fijador n° 6443G o un tornillo para fijar una brida regulable.
                                               Mayores fuerzas de apoyo gracias a la optimización del material en los tamaños 52 - 100.
                                               Nota:
                                               ¡No ajustar el calzo de rosca bajo carga!
                                                                                                  Recomendación




                                                                                                    N° 6442G,
                                                                                                     página 58





                                                                                                    N° 6443G,
                                                                                                     página 58


     CAD

                                                                                                    N° 6435SG,
                                                                                                     página 55
                                                                                      Se reserva el derecho de cambios técnicos.
