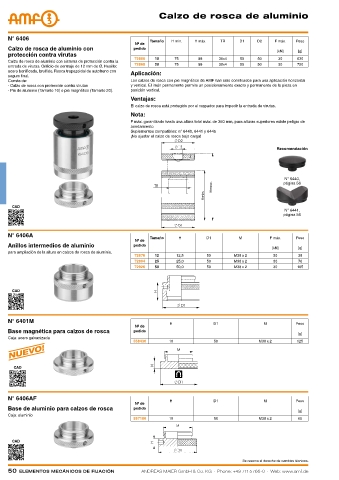

P. 50

Calzo de rosca de aluminio




    N° 6406                                           Tamaño  H mín.  H máx.  TR     D1    D2     F máx.  Peso
                                                Nº de
    Calzo de rosca de aluminio con              pedido
                                                                                                  [kN]    [g]
    protección contra virutas
                                                72850  10     75       88     30x4   50    50      30    630
    Calzo de rosca de aluminio con sistema de protección contra la
                                                72868  20     75       88     30x4   50    50      30    720
    entrada de virutas. Orificio de centraje de 12 mm de Ø. Husillo:
    acero bonificado, bruñido. Rosca trapezoidal de autofreno con
    seguro final.                              Aplicación:
    Consta de:                                 Los calzos de rosca con pie magnético de AMF han sido construidos para una aplicación horizontal
    - Calzo de rosca con protección contra virutas   y vertical. El imán permanente permite un posicionamiento exacto y permanente de la pieza en
    - Pie de aluminio (Tamaño 10) o pie magnético (Tamaño 20).  posición vertical.
                                               Ventajas:
                                               El calzo de rosca está protegido por el raspador para impedir la entrada de virutas.
                                               Nota:
                                               F máx. garantizado hasta una altura total máx. de 350 mm, para alturas superiores existe peligro de
                                               acodamiento.
                                               Suplementos compatibles: n° 6440, 6441 y 6445
                                               ¡No ajustar el calzo de rosca bajo carga!
                                                                                                  Recomendación





                                                                                                     N° 6440,
                                                                                                     página 56



     CAD
                                                                                                     N° 6441,
                                                                                                     página 56


    N° 6406A
                                                      Tamaño    H         D1         M          F máx.   Peso
                                                Nº de
    Anillos intermedios de aluminio             pedido
                                                                                                 [kN]     [g]
    para ampliación de la altura en calzos de rosca de aluminio.
                                                72876  12      12,5       50       M38 x 2       30       38
                                                72884  25      25,0       50       M38 x 2       30       76
                                                72926  50      50,0       50       M38 x 2       30      165



     CAD




    N° 6401M
                                                             H              D1                M          Peso
                                                Nº de
    Base magnética para calzos de rosca         pedido
                                                                                                          [g]
    Caja: acero galvanizada
                                                558436      10              50              M38 x 2      125
    Nuevo!

      CAD





    N° 6406AF
                                                             H              D1                M          Peso
                                                Nº de
    Base de aluminio para calzos de rosca       pedido
                                                                                                          [g]
    Caja: aluminio
                                                557186      10              50              M38 x 2       60

     CAD



                                                                                      Se reserva el derecho de cambios técnicos.
