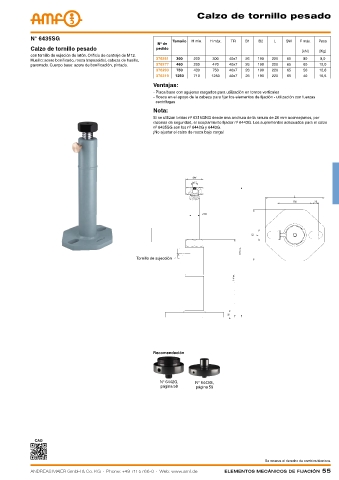

P. 55

Calzo de tornillo pesado




            N° 6435SG                                         Tamaño  H mín.  H máx.  TR  B1  B2  L  SW   F máx.  Peso
                                                        Nº de
            Calzo de tornillo pesado                    pedido
                                                                                                           [kN]  [Kg]
            con tornillo de sujeción de latón. Orificio de centraje de M12.
            Husillo: acero bonificado, rosca trapezoidal, cabeza de husillo,   376251  300  200  300  40x7  26  190  220  65  80  8,0
            pavonado. Cuerpo base: acero de bonificación, pintado.  376277  460  290  470  40x7  26  190  220  65  60  12,0
                                                        376293  750  430    750   40x7  26  190  220  65    50   12,6
                                                        376319  1250  710  1250   40x7  26  190  220  65    40   16,5
                                                       Ventajas:
                                                       - Placa base con agujeros rasgados para utilización en tornos verticales
                                                       -  Rosca en el apoyo de la cabeza para fijar los elementos de fijación - utilización con fuerzas
                                                        centrífugas
                                                       Nota:
                                                       Si se utilizan bridas nº 6315GNG desde una anchura de la ranura de 26 mm aconsejamos, por
                                                       razones de seguridad, el acoplamiento fijador nº 6443G. Los suplementos adecuados para el calzo
                                                       nº 6435SG son los nº 6442G y 6443G.
                                                       ¡No ajustar el calzo de rosca bajo carga!

























                                                 Tornillo de sujección



















                                                       Recomendación




                                                         N° 6442G,    N° 6443G,
                                                         página 58    página 58










             CAD



                                                                                              Se reserva el derecho de cambios técnicos.
