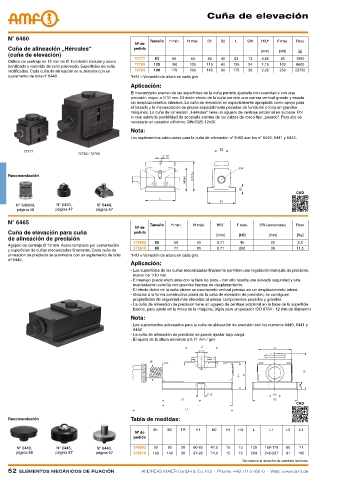

Cuña de elevación




    N° 6460                                           Tamaño  H mín.  H máx.  B1  B2  L  SW  H/U*  F máx.  Peso
                                                Nº de
    Cuña de alineación „Hércules“               pedido
                                                                                             [mm]  [kN]   [g]
    (cuña de elevación)
                                                72777  63    50     63    40   40  63   13   0,86   40   1300
    Orificio de centraje de 12 mm de Ø. Fundición nodular y acero
                                                72785  125   100    125   115  60  125  24   1,16  100   8600
    bonificado y revenido de color pavonado. Superficies de cuña
    rectificadas. Cada cuña de alineación se suministra con un   72793  190  170  190  145  80  175  36  2,02  250  23750
    suplemento de bola nº 6440.                *H/U = Variación de altura en cada giro.
                                               Aplicación:
                                               El mecanizado preciso de las superficies de la cuña permite ajustarla con suavidad y con una
                                               precisión mayor a 1/10 mm. El doble efecto de la cuña permite una carrera vertical grande y exacta
                                               sin desplazamientos laterales. La cuña de elevación es especialmente apropiada como apoyo para
                                               el trazado y la mecanización de piezas especialmente pesadas de fundición o forja en grandes
                                               máquinas. La cuña de alineación „Herkules“ tiene un agujero de centraje adicional en su base. Por
                                               lo cual existe la posibilidad de acoplarla encima de los calzos de rosca tipo „pesado“. Para ello es
                                               necesario un pasador cilíndrico DIN 6325 12x30.
                                               Nota:
                                               Los suplementos adecuados para la cuña de alineación nº 6460 son los nº 6440, 6441 y 6442.

         72777
                            72785 / 72793


    Recomendación


                                                                                                         CAD

       N° 6400M,     N° 6420,      N° 6444,
       página 48    página 47      página 57
    N° 6465
                                                      Tamaño  H mín.  H máx.  H/U*  F máx.  SW (entrecaras)  Peso
                                                Nº de
    Cuña de elevación para cuña                 pedido
                                                                             [mm]    [kN]      [mm]      [Kg]
    de alineación de precisión
                                                375592  55    50      55     0,71    40         22        2,8
    Agujero de centraje Ø 12 mm. Acero templado por cementación
    y superficies de cuñas mecanizadas finamente. Cada cuña de   375618  85  77  85  0,71  250  36       11,5
    alineación de precisión se suministra con un suplemento de bola   *H/U = Variación de altura en cada giro.
    nº 6440.
                                               Aplicación:
                                               -  Las superficies de las cuñas mecanizadas finamente permiten una regulación tranquila de precisión,
                                                menor de 1/10 mm.
                                               -  El manejo puede efectuarse con la llave de boca - con ello resulta una elevada seguridad y una
                                                manipulación sencilla con grandes fuerzas de desplazamiento.
                                               - El efecto doble de la cuña ofrece un movimiento vertical preciso sin un desplazamiento lateral.
                                               -  Gracias a la forma constructiva plana de la cuña de elevación de precisión, se consiguen
                                                propiedades de seguridad más elevadas al alinear componentes pesados y grandes.
                                               -  La cuña de alineación de precisión tiene un agujero de centraje adicional en la base de la superficie
                                                básica, para ajuste en la mesa de la máquina. (Apta para un pasador ISO 8734 - 12 mm de diámetro)
                                               Nota:
                                               -  Los suplementos adecuados para la cuña de alineación de precisión son los números 6440, 6441 y
                                                6442
                                               - La cuña de alineación de precisión se puede ajustar bajo carga
                                               - El ajuste de la altura asciende a 0,71 mm / giro












                                                                                                         CAD


    Recomendación                              Tabla de medidas:
                                                       B1   B2  TR    H1   H2   H3   H4   L     L1    L2  L3
                                                Nº de
                                                pedido
       N° 6440,      N° 6445,      N° 6443,     375592  60  80   20  60-65  47,5  10  13  128  150-179  60  71
       página 56    página 57      página 57    375618  100  140  30  87-95  74,0  15  15  204  242-287  81  102
                                                                                      Se reserva el derecho de cambios técnicos.
