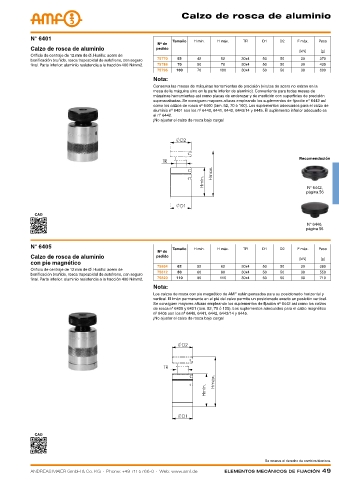

Calzo de rosca de aluminio

N° 6401 Tamaño H mín. H máx. TR D1 D2 F máx. Peso
Nº de
Calzo de rosca de aluminio pedido
[kN] [g]
Orificio de centraje de 12 mm de Ø. Husillo: acero de
bonificación bruñido, rosca trapezoidal de autofreno, con seguro 75770 52 42 52 30x4 50 50 30 370
final. Parte inferior: aluminio resistencia a la tracción 400 N/mm2. 75788 70 50 70 30x4 50 50 30 430
75796 100 70 100 30x4 50 50 30 600
Nota:
Conserva las mesas de máquinas herramientas de precisión (virutas de acero no entran en la
mesa de la máquina sino en la parte inferior de aluminio). Conveniente para todas mesas de
máquinas herramientas así como placas de enderezar y de medición con superficies de precisión
superacabadas. Se consiguen mayores alturas empleando los suplementos de fijación nº 6442 así
como los calzos de rosca nº 6400 (tam. 52, 70 ó 100). Los suplementos adecuados para el calzo de
aluminio nº 6401 son los nº 6440, 6441, 6442, 6443/14 y 6445. El suplemento inferior adecuado es
el nº 6442.
¡No ajustar el calzo de rosca bajo carga!

Recomendación

N° 6442,
página 56

CAD
N° 6440,
página 56

N° 6405 Tamaño H mín. H máx. TR D1 D2 F máx. Peso
Nº de
Calzo de rosca de aluminio pedido [kN] [g]
con pie magnético
75804 62 52 62 30x4 50 50 30 380
Orificio de centraje de 12 mm de Ø. Husillo: acero de
75812 80 60 80 30x4 50 50 30 550
bonificación bruñido, rosca trapezoidal de autofreno, con seguro
final. Parte inferior: aluminio resistencia a la tracción 400 N/mm2. 75820 110 80 110 30x4 50 50 30 710
Nota:
Los calzos de rosca con pie magnético de AMF están pensados para su posicionado horizontal y
vertical. El imán permanente en el pié del calzo permite un posicionado exacto en posición vertical.
Se consiguen mayores alturas empleando los suplementos de fijación nº 6442 así como los calzos
de rosca nº 6400 y 6401 (tam. 52, 70 ó 100). Los suplementos adecuados para el calzo magnético
nº 6405 son los nº 6440, 6441, 6442, 6443/14 y 6445.
¡No ajustar el calzo de rosca bajo carga!

CAD

Se reserva el derecho de cambios técnicos.
