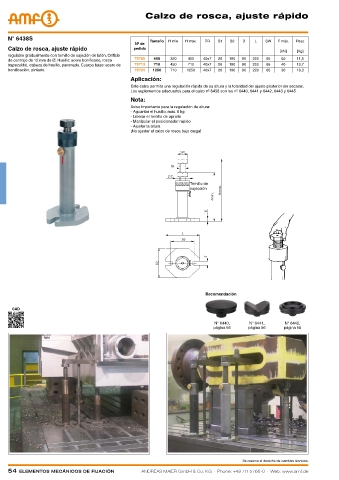

P. 54

Calzo de rosca, ajuste rápido




    N° 6438S                                          Tamaño  H mín.  H máx.  TR  B1  B2  D  L  SW  F máx.  Peso
                                                Nº de
    Calzo de rosca, ajuste rápido               pedido
                                                                                                   [kN]  [Kg]
    regulable gradualmente con tornillo de sujeción de latón. Orificio
    de centraje de 12 mm de Ø. Husillo: acero bonificado, rosca   75705  450  320  450  40x7  26  190  90  220  65  50  11,5
    trapezoidal, cabeza de husillo, pavonado. Cuerpo base: acero de   75713  710  450  710  40x7  26  190  90  220  65  40  13,7
    bonificación, pintado.                      75721  1250  710   1250  40x7  26  190  90  220  65  30  18,3
                                               Aplicación:
                                               Este calzo permite una regulación rápida de su altura y la totalidad del ajuste posterior sin escalas.
                                               Los suplementos adecuados para el calzo nº 6438 son los nº 6440, 6441 y 6442, 6443 y 6445.
                                               Nota:
                                               Aviso importante para la regulación de altura:
                                               - Aguantar el husillo, máx. 6 kg
                                               - Liberar el tornillo de apriete
                                               - Manipular el posicionador rápido
                                               - Ajustar la altura
                                               ¡No ajustar el calzo de rosca bajo carga!










                                                                    Tornillo de
                                                                    sujección





















                                                                         Recomendación


     CAD
                                                                            N° 6440,     N° 6441,    N° 6442,
                                                                            página 56   página 56    página 56



























                                                                                      Se reserva el derecho de cambios técnicos.
