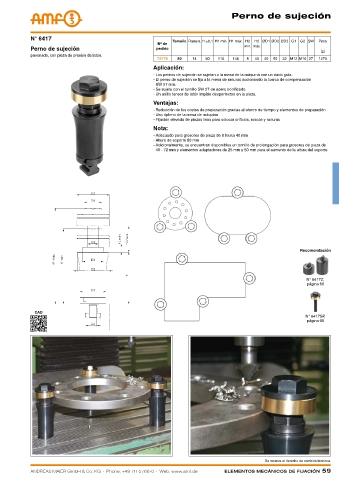

P. 59

perno de sujeción




            N° 6417                                           Tamaño Ranura H ±0,1 H1 mín. H1 máx. H2  H2  ØD1 ØD2 ØD3 G1  G2 SW  Peso
                                                        Nº de
            Perno de sujeción                           pedido                         mín. máx.
                                                                                                                  [g]
            pavonado, con pieza de presión de latón.
                                                        74179  80    14  80   116  148  8  40  40  50  32 M12 M16 27  1270
                                                       Aplicación:
                                                       - Los pernos de sujeción se sujetan a la mesa de la máquina con un dado guía.
                                                       -  El perno de sujeción se fija a la mesa de ranuras accionando la tuerca de compensación
                                                        SW 27 mm.
                                                       - Se sujeta con el tornillo SW 27 de acero bonificado.
                                                       - Un anillo tensor de latón impide desperfectos en la pieza.
                                                       Ventajas:
                                                       - Reducción de los costes de preparación gracias al ahorro de tiempo y elementos de preparación
                                                       - Uso óptimo de la mesa de máquina
                                                       - Fijación elevada de piezas lisas para colocar orificios, roscas y ranuras
                                                       Nota:
                                                       - Adecuado para grosores de pieza de 8 hasta 40 mm
                                                       - Altura de soporte 80 mm
                                                       -  Adicionalmente, se encuentran disponibles un tornillo de prolongación para grosores de pieza de
                                                        40 - 72 mm y elementos adaptadores de 25 mm y 50 mm para el aumento de la altura del soporte




















                                                                                                          Recomendación




                                                                                                             N° 6417Z,
                                                                                                             página 60




             CAD
                                                                                                            N° 6417SP,
                                                                                                             página 60





























                                                                                              Se reserva el derecho de cambios técnicos.
            ANDREAS MAIER GmbH & Co. KG  ∙  Phone: +49 711 5766-0  ∙  Web: www.amf.de   ElEmEntos mEcánicos dE fijación 59
