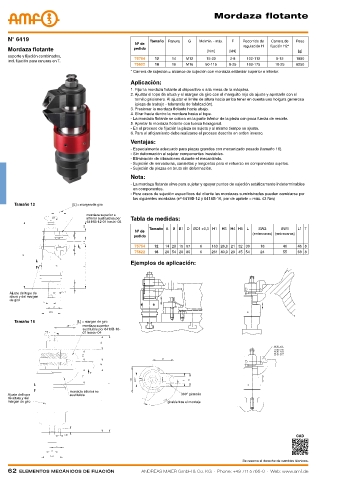

P. 62

mordaza flotante




    N° 6419                                           Tamaño  Ranura  G  Md mín. - máx.  F  Recorrido de   Carrera de  Peso
                                                Nº de
                                                                                      regulación H  fijación H2*
    Mordaza flotante                            pedido                    [Nm]    [kN]                    [g]
    soporte y fijación combinados,
    incl. fijación para ranuras en T.           75754  12    14   M12     15-30   2-8   102-112   0-12   1880
                                                75622  16    18   M16    50-115  8-25   163-175   10-25  6250
                                               * Carrera de sujeción = alcance de sujeción con mordaza estándar superior e inferior.

                                               Aplicación:
                                               1. Fijar la mordaza flotante al dispositivo o a la mesa de la máquina.
                                               2.  Ajustar el tope de altura y el margen de giro con el manguito rojo de ajuste y apretarlo con el
                                                tornillo prisionero. Al ajustar el límite de altura hacia arriba tener en cuenta una holgura generosa
                                                (pieza de trabajo - tolerancia de fabricación).
                                               3. Presionar la mordaza flotante hacia abajo.
                                               4. Girar hacia dentro la mordaza hasta el tope.
                                               - La mordaza flotante se coloca en la parte inferior de la pieza con poca fuerza de resorte.
                                               5. Apretar la mordaza flotante con tuerca hexagonal.
                                               - En el proceso de fijación la pieza se sujeta y al mismo tiempo se ajusta.
                                               6. Para el aflojamiento debe realizarse el proceso descrito en orden inverso.
                                               Ventajas:
                                               - Especialmente adecuado para piezas grandes con mecanizado pesado (tamaño 16).
                                               - Sin deformación al sujetar componentes inestables.
                                               - Eliminación de vibraciones durante el mecanizado.
                                               - Sujeción de nervaduras, canaletas y lengüetas para el refuerzo en componentes sujetos.
                                               - Sujeción de piezas en bruto sin deformación.
                                               Nota:
                                               -  La mordaza flotante sirve para sujetar y apoyar puntos de sujeción estáticamente indeterminables
                                                en componentes.
                                               -  Para casos de sujeción específicos del cliente las mordazas suministradas pueden cambiarse por
                                                las siguientes mordazas (nº 6419B-12 y 6418B-16, par de apriete = máx. 43 Nm)
      Tamaño 12            [L] = margen de giro

                               mordaza superior e
                               inferior sustituibles por   Tabla de medidas:
                               6419B-12-01 hasta -05
                                                     Tamaño A  B B1 D ØD1 +0,3 H1  H3  H4 H5  L  SW2  SW1  L1 T
                                                Nº de
                                                                                          (entrecaras) (entrecaras)
                                                pedido
                                                75754  12  14 28 15 57  6  163 26,8 21 32 39  18    46    46 8
                                                75622  16  20 54 20 80  6  261 40,0 29 45 54  24    55    68 8
                                               Ejemplos de aplicación:





    Ajuste del tope de
    altura y del margen
    de giro


      Tamaño 16             [L] = margen de giro
                              mordaza superior
                              sustituible por 6419B-16-
                              01 hasta -04











                          mordaza inferior no
    Ajuste del tope       sustituible                            360° giratorio
    de altura y del
    margen de giro                                          girable tras el montaje




                                                                                                         CAD




                                                                                      Se reserva el derecho de cambios técnicos.
