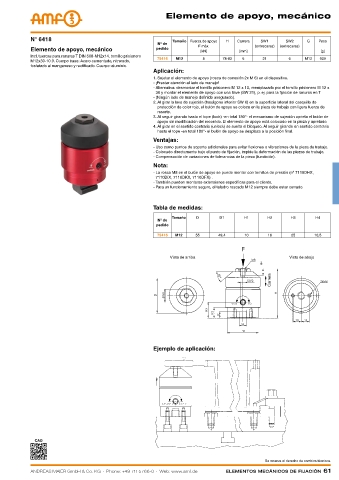

elemento de apoyo, mecánico

N° 6418 Tamaño Fuerza de apoyo H Carrera SW1 SW2 G Peso
Nº de
F máx. (entrecaras) (entrecaras)
Elemento de apoyo, mecánico pedido [kN] [mm] [g]
Incl. tuercas para ranuras T DIN 508-M12x14, tornillo prisionero
M12x30-10.9. Cuerpo base: Acero cementado, nitrurado, 75416 M12 8 78-83 5 21 6 M12 939
fosfatado al manganeso y rectificado. Cuerpo: aluminio.
Aplicación:
1. Sujetar el elemento de apoyo (rosca de conexión 2x M 6) en el dispositivo.
- ¡Prestar atención al lado de manejo!
- Alternativa: desmontar el tornillo prisionero M 12 x 10, reemplazarlo por el tornillo prisionero M 12 x
30 y montar el elemento de apoyo con una llave (SW 21), p. ej. para la fijación de ranuras en T
- (Ningún lado de manejo definido asegurado).
2. Al girar la leva de sujeción (hexágono interior SW 6) en la superficie lateral del casquillo de
protección de color rojo, el bulón de apoyo se coloca en la pieza de trabajo con ligera fuerza de
resorte.
3. Al seguir girando hasta el tope (lock) -en total 180°- el mecanismo de sujeción aprieta el bulón de
apoyo sin modificación del recorrido. El elemento de apoyo está colocado en la pieza y apretado.
4. Al girar en el sentido contrario (unlock) se suelta el bloqueo. Al seguir girando en sentido contrario
hasta el tope -en total 180°- el bulón de apoyo se desplaza a la posición final.
Ventajas:
- Uso como puntos de soporte adicionales para evitar flexiones o vibraciones de la pieza de trabajo.
- Colocado directamente bajo el punto de fijación, impide la deformación de las piezas de trabajo.
- Compensación de variaciones de tolerancias de la pieza (fundición).
Nota:
- La rosca M8 en el bulón de apoyo se puede montar con tornillos de presión (nº 7110DHX,
7110DIX, 7110DKX, 7110DFX) .
- También pueden montarse extensiones específicas para el cliente.
- Para un funcionamiento seguro, el taladro roscado M12 siempre debe estar cerrado.

Tabla de medidas:

Tamaño D D1 H1 H2 H3 H4
Nº de
pedido
75416 M12 55 49,4 10 16 25 10,5

Vista de arriba Vista de abajo

Carrera

Ejemplo de aplicación:

CAD
