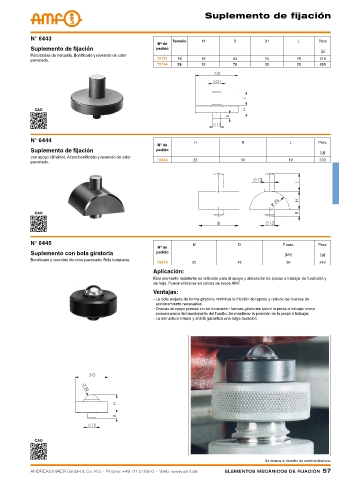

P. 57

suplemento de fijación




            N° 6443                                           Tamaño    H          D          D1          L      Peso
                                                        Nº de
            Suplemento de fijación                      pedido
                                                                                                                  [g]
            Para bridas de horquilla. Bonificado y revenido de color
            pavonado.                                   72751  14       12         63         14         15      310
                                                        72744  25       15         78         25         25      650








             CAD




            N° 6444                                                  H                B                L         Peso
                                                        Nº de
            Suplemento de fijación                      pedido
                                                                                                                  [g]
            con apoyo cilíndrico. Acero bonificado y revenido de color
                                                        72454        23               50              19         370
            pavonado.







             CAD





            N° 6445                                                  H               D              F máx.       Peso
                                                        Nº de
            Suplemento con bola giratoria               pedido                                       [kN]         [g]
            Bonificado y revenido de color pavonado. Bola templada.
                                                        72819       25              45                30         240
                                                       Aplicación:
                                                       Este elemento resistente es indicado para el apoyo y alineación de piezas a trabajar de fundición y
                                                       de forja. Puede utilizarse en calzos de rosca AMF.
                                                       Ventajas:
                                                       -  La bola alojada de forma giratoria minimiza la fricción del apoyo y reduce las fuerzas de
                                                        accionamiento necesarias.
                                                       -  Gracias al apoyo puntual no se transmiten fuerzas giratorias sobre la pieza a trabajar como
                                                        consecuencia del movimiento del husillo. Se mantiene la posición de la pieza a trabajar.
                                                       - La estructura simple y sólida garantiza una larga duración.
























             CAD



                                                                                              Se reserva el derecho de cambios técnicos.
