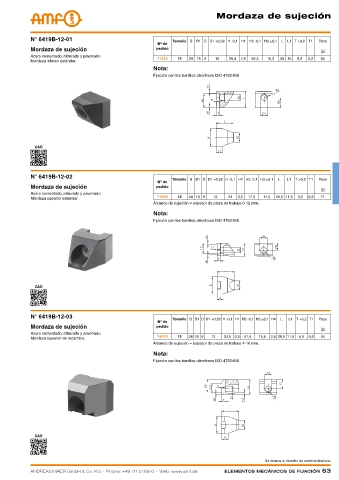

Page 63 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 63

mordaza de sujeción




            N° 6419B-12-01                                    Tamaño B  B1 D D1 +0,02 H -0,1 H1 H2 -0,1 H3 ±0,1  L  L1 T +0,2 T1  Peso
                                                        Nº de
            Mordaza de sujeción                         pedido                                                    [g]
            Acero cementado, nitrurado y pavonado.
            Mordaza inferior estándar.                  71233  12  28 15 9   12  26,8  2,5  22,3  16,3  28 10  5,5  0,2  83
                                                       Nota:
                                                       Fijación con los tornillos cilíndricos ISO 4762-M8.














             CAD




            N° 6419B-12-02
                                                              Tamaño B B1 D D1 +0,02 H -0,1 H1 H2 -0,1 H3 ±0,1  L  L1  T +0,2 T1  Peso
                                                        Nº de
            Mordaza de sujeción                         pedido
                                                                                                                  [g]
            Acero cementado, nitrurado y pavonado.
            Mordaza superior estándar.                  71605  12  28 15 9  12   21  2,5  17,5  11,5  29,5 11,5  5,5  0,2  71
                                                       Alcance de sujeción = espesor de pieza de trabajo 0-12 mm.
                                                       Nota:
                                                       Fijación con los tornillos cilíndricos ISO 4762-M8.













             CAD




            N° 6419B-12-03                                    Tamaño B B1 D D1 +0,02 H -0,1 H1 H2 -0,1 H3 ±0,1 H4  L  L1 T +0,2 T1  Peso
                                                        Nº de
            Mordaza de sujeción                         pedido
                                                                                                                  [g]
            Acero cementado, nitrurado y pavonado.
                                                        74229  12  28 15 9  12  24,5 2,5  21,5  15,5  3,5 29,5 11,5  5,5  0,2  94
            Mordaza superior de recambio.
                                                       Alcance de sujeción = espesor de pieza de trabajo 4-16 mm.
                                                       Nota:
                                                       Fijación con los tornillos cilíndricos ISO 4762-M8.














             CAD




                                                                                              Se reserva el derecho de cambios técnicos.
