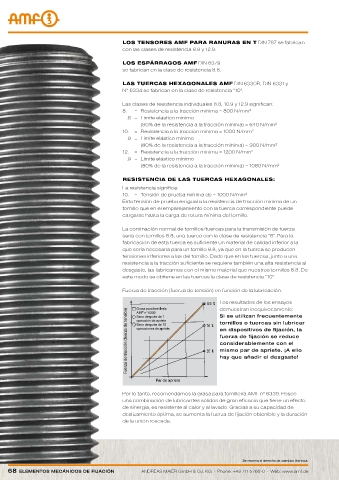

P. 68

los teNsores amf para raNuras eN t diN 787 se fabrican
                                            con las clases de resistencia 8.8 y 12.9.

                                            los espÁrragos amf diN 6379
                                            se fabrican en la clase de resistencia 8.8.

                                            las tuerCas HexagoNales amf diN 6330b, diN 6331 y
                                            N° 6334 se fabrican en la clase de resistencia “10”.

                                            Las clases de resistencia individuales 8.8, 10.9 y 12.9 significan:
                                            8.   =  resistencia a la tracción mínima = 800 N/mm 2
                                              .8  =   Límite elástico mínimo
                                                  (80% de la resistencia a la tracción mínima) = 640 N/mm 2
                                            10.  =  resistencia a la tracción mínima = 1000 N/mm 2
                                              .9  =   Límite elástico mínimo
                                                  (80% de la resistencia a la tracción mínima) = 900 N/mm 2
                                            12.   =  resistencia a la tracción mínima = 1200 N/mm 2
                                              .9  =   Límite elástico mínimo
                                                  (80% de la resistencia a la tracción mínima) = 1080 N/mm 2

                                            resisteNCia de las tuerCas HexagoNales:
                                            La resistencia significa:
                                            10.  =   Tensión de prueba mínima de = 1000 N/mm 2
                                            Esta tensión de prueba es igual a la resistencia de tracción mínima de un
                                            tornillo que en el emparejamiento con la tuerca correspondiente puede
                                            cargarse hasta la carga de rotura mínima del tornillo.


                                            La cominación normal de tornillos/tuercas para la transmisión de fuerza
                                            sería con tornillos 8.8, una tuerca con la clase de resistencia “8”. Para la
                                            fabricación de esta tuerca es suficiente un material de calidad inferior a la
                                            que sería necesaria para un tornillo 8.8, ya que en la tuerca se producen
                                            tensiones inferiores a las del tornillo. dado que en las tuercas, junto a una
                                            resistencia a la tracción suficiente se requiere también una alta resistencia al
                                            desgaste, las fabricamos con el mismo material que nuestros tornillos 8.8. de
                                            este modo se obtiene en las tuercas la clase de resistencia “10”

                                            Fuerza de tracción (fuerza de tensión) en función de la lubricación.

                                                                              Los resultados de los ensayos
                                                                              demuestran inequívocamente:
                                                 Grasa para tornillería
                                              Fuerza de tracción (fuerza de tensión)  Seco después de 10   tornillos o tuercas sin lubricar
                                                 AMF n° 6339
                                                                              si se utilizan frecuentemente
                                                 Seco después de 1
                                                 operación de apriete
                                                                              en dispositivos de fijación, la
                                                 operaciones de apriete
                                                                              fuerza de fijación se reduce
                                                                              considerablemente con el
                                                                              mismo par de apriete. ¡a ello
                                                                              hay que añadir el desgaste!


                                                        Par de apriete

                                            Por lo tanto, recomendamos la grasa para tornillería AMF n° 6339. Posee
                                            una combinación de lubricantes sólidos de gran eficacia que tiene un efecto
                                            de sinergia, es resistente al calor y al lavado. Gracias a su capacidad de
                                            deslizamiento óptima, se aumenta la fuerza de fijación obtenible y la duración
                                            de la unión roscada.







                                                                                      Se reserva el derecho de cambios técnicos.
