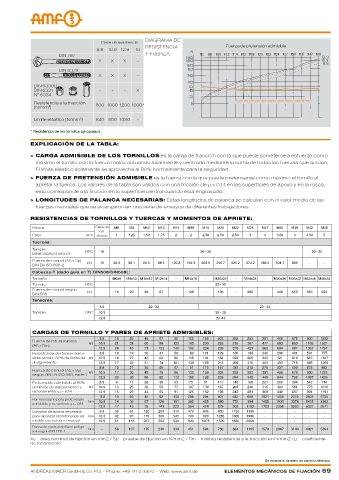

P. 69

DIAGRAMA DE
                                    clase de resistencia
                                                    rEsisTENciA                 Fuerza de pretensión admisible
                                   8.8  10.9  12.9  10
                                    diN 787         y FuErZA:
                                    X   X   X    -
                                    diN 6379
                                    X   X   X    -
             diN 6330b
             diN 6331               -   -    -   X
             N° 6334
                                                                                    Fuerza de pretensión con llave corriente
             resistencia a la tracción
             [N/mm ] 2             800 1000 1200 1000*
             Límite elástico [N/mm ] 2  640  900 1080  -
            * Resistencia de los tornillos apropiados.

            expliCaCióN de la taBla:

            >  Carga admisiBle de los torNillos es la carga de tracción con la que puede someterse a esfuerzo como
              máximo el tornillo con la fuerza matriz actuando axialmente y centrada mediante la suma de todas las fuerzas que actúan.
              El límite elástico solamente se aprovecha al 80% normalmente para la seguridad.
            >  fuerza de preteNsióN admisiBle es la fuerza con la que puede pretensarse como máximo el tornillo al
              apretar la tuerca. Los valores de la tabla son válidos con una fricción de μ = 0,14 en las superficies de apoyo y en la rosca,
              esto corresponde a la fircción en la superficie central cuando está engrasada.
            >  loNgitudes de palaNCa NeCesarias: Estas longitudes de palanca se calculan con el valor medio de las
              fuerzas manuales que se alcanzaron en una serie de ensayos de diferentes trabajadores.
            resisteNCias de torNillos y tuerCas y momeNtos de apriete:

            rosca                 clase de   M6  M8  M10  M12  M14  M16  M18  M20  M22  M24  M27  M30  M36   M42  M48
                                    resi-
            Paso               mm  stencia  1  1.25  1.50  1.75  2  2   2.50  2.50  2.50  3   3   3.50  4    4.50  5
            tuercas:
            Temple             HRC
            diN6330/6331/6334       10                                 26 - 36                                 20 - 30
            Fuerza de control (AS x sp)  kN
            diN EN iso 898-2        10   20.9  38.1  60.3  88.5  120.8  164.9  203.5  259.7  321.2  374.2  486.5  594.7  866  -  -
            cabezas-t (dado guía en t) din508/din508l:
            Tamaño                       M6x8  M8x10  M10x12 M12x14  -  M16x18  -  M20x22  -  M24x28  -  M30x36 M36x42 M42x48 M48x54
            Temple             HRC                                           22 - 30
            Fuerza de control según   kN
            diN 508                      16    29   46   67    -   128   -    196   -   282   -   448   653  653  653
            tensores:
                                    8.8              22 - 32                                23 - 34
            Temple             HRC  10.9                                     32 - 39
                                    12.9                                     39 -44

            Cargas de torNillo y pares de apriete admisiBles:
                                    8.8  16    29   46   67   92   125  159  203   252  293  381  466   678  930  1222
            Fuerza de rotura mínima  kN
            (AS x rm)               10.9  21   38   60   88   120  163  200  255   315  367  477  583   850  1165  1531
                                    12.9  24   45   71   103  140  192  234   299  370  431  560  684   997  1367  1797
            reisistencia del tensor admi-  8.8  10  19  30  43  59    80  101  129  160  186  242  296  431  591  777
            sible al máx. 80% de límite de  kN  10.9  14  27  43  63  86  118  144  184  228  265  345  421  614  843  1107
            alargamiento            12.9  17   32   51   74   101  138  169   215  266  310  404  493   719  986  1296
                                    8.8  12    21   34   49   67     91  115  147  182  212  275  337   490  672  882
            Fuerza de control (AS x sp)   kN
            según diN EN iso 898, Parte 1  10.9  17  30  48  70  96  130  159  203  252  293  381  466  678  930  1222
                                    12.9  20   35   56   82   112  152  186   238  294  342  445  544   792  1087  1428
            Pretensado admisible al 90%   8.8  9  17  26  38  53   73    91  117   146  168  221  269   394  542  714
            del límite de alargamiento y   kN  10.9  13  25  38  55  77  107  130  167  208  240  315  384  561  773  1018
            razonamiento µ = 0,14   12.9  15   29   44   65   91   125  152   196  243  281  369  449   657  904  1191
                                      8.8  10  25   46   82   130  206  284  407   542  698  1021  1355  2372  3802  5730
            Par necesario para pretensado   Nm
            admisible y rozamiento µ = 0,14  10.9  14  36  67  120  191  302  405  580  772  994  1455  1930  3378  5415  8162
                                    12.9  17   43   79   141  223  354  474   679  903  1163  1703  2258  3953  6337  9571
            Longitud de la llave necesaria   8.8  30  67  120  205  310  479  645  900  1130  1395  -  -  -   -    -
            para alcanzar el pretensado ad- mm  10.9  42  97  175  300  545  700  920  1285  1600  1980  -  -  -  -  -
            misible con esfuerzo manual  12.9  51  116  207  352  530  823  1075  1500  1880  2300  -  -  -   -    -
            Pares de control de llave poligo-  Nm
            nal según iso 1711-1     -   58   107  175   230  330  451  594  760   884  1165  1579  2067  3140  4021  5394
            AS = área nominal de fijación en mm2 / sp = pruebe de fijación en N/mm2 / rm = mínima resistencia a la tracción en N/mm2 / μ = coeficiente
            de rozamiento

                                                                                              Se reserva el derecho de cambios técnicos.
