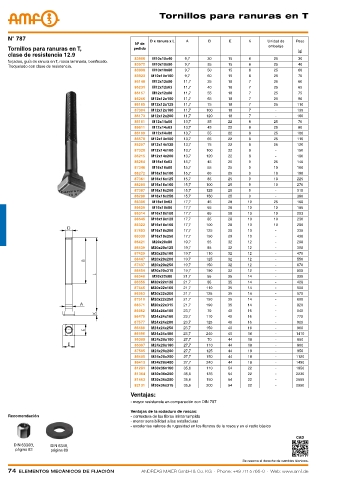

P. 74

tornillos para ranuras en t




    N° 787                                            D x ranura x L  A   B      E      K      Unidad de  Peso
                                                Nº de
    Tornillos para ranuras en T,                pedido                                         embalaje
                                                                                                          [g]
    clase de resistencia 12.9
                                                83956  M10x10x40  9,7     30     15     6        25       30
    forjados, guía de ranura en T, rosca laminada, bonificado.
                                                83972  M10x10x50  9,7     35     15     6        25       40
    Troquelado con clase de resistencia.
                                                83998  M10x10x80  9,7     50     15     6        25       60
                                                83923  M10x10x100  9,7    60     15     6        25       70
                                                86140  M12x12x50  11,7    35     18     7        25       60
                                                86231  M12x12x63  11,7    40     18     7        25       65
                                                86157  M12x12x80  11,7    55     18     7        25       75
                                                86256  M12x12x100  11,7   65     18     7        25       90
                                                86165  M12x12x125  11,7   75     18     7        25      110
                                                87304  M12x12x160  11,7   100    18     7         -      135
                                                86173  M12x12x200  11,7   120    18     7         -      160
                                                86181  M12x14x50  13,7    35     22     8        25       70
                                                86611  M12x14x63  13,7    45     22     8        25       80
                                                86199  M12x14x80  13,7    55     22     8        25      100
                                                86678  M12x14x100  13,7   65     22     8        25      110
                                                86207  M12x14x125  13,7   75     22     8        25      120
                                                87320  M12x14x160  13,7  100     22     8         -      150
                                                86215  M12x14x200  13,7  120     22     8         -      180
                                                86264  M16x16x63  15,7    45     25     9        25      140
                                                87346  M16x16x80  15,7    55     25     9        10      160
                                                86272  M16x16x100  15,7   65     25     9        10      180
                                                87361  M16x16x125  15,7   85     25     9        10      225
                                                86280  M16x16x160  15,7  100     25     9        10      270
                                                87387  M16x16x200  15,7  125     25     9         -      315
                                                86298  M16x16x250  15,7  150     25     9         -      380
                                                86306  M16x18x63  17,7    45     28     10       25      160
                                                86629  M16x18x80  17,7    55     28     10       10      185
                                                86314  M16x18x100  17,7   65     28     10       10      203
                                                86645  M16x18x125  17,7   85     28     10       10      230
                                                86322  M16x18x160  17,7  100     28     10       10      280
                                                87403  M16x18x200  17,7  125     28     10        -      330
                                                86330  M16x18x250  17,7  150     28     10        -      430
                                                86421  M20x20x80  19,7    55     32     12        -      290
                                                86439  M20x20x125  19,7   85     32     12        -      390
                                                87429  M20x20x160  19,7  110     32     12        -      470
                                                86447  M20x20x200  19,7  125     32     12        -      550
                                                87437  M20x20x250  19,7  150     32     12        -      670
                                                86454  M20x20x315  19,7  190     32     12        -      800
                                                86348  M20x22x80  21,7    55     35     14        -      330
                                                86355  M20x22x125  21,7   85     35     14        -      428
                                                87445  M20x22x160  21,7  110     35     14        -      500
                                                86363  M20x22x200  21,7  125     35     14        -      570
                                                87510  M20x22x250  21,7  150     35     14        -      680
                                                86371  M20x22x315  21,7  190     35     14        -      820
                                                86462  M24x24x100  23,7   70     40     16        -      540
                                                86470  M24x24x160  23,7  110     40     16        -      770
                                                87577  M24x24x200  23,7  125     40     16        -      900
                                                86488  M24x24x250  23,7  150     40     16        -      960
                                                86496  M24x24x400  23,7  240     40     16        -      1410
                                                86389  M24x28x100  27,7   70     44     18        -      650
                                                86397  M24x28x160  27,7   110    44     18        -      800
                                                87585  M24x28x200  27,7   125    44     18        -      950
                                                86405  M24x28x250  27,7   150    44     18        -      1120
                                                86413  M24x28x400  27,7   240    44     18        -      1490
                                                81281  M30x36x160  35,6   110    54     22        -      1950
                                                81364  M30x36x200  35,6   135    54     22        -      2230
                                                81463  M30x36x250  35,6   150    54     22        -      2555
                                                82131  M30x36x315  35,6   200    54     22        -      2950
                                               Ventajas:
                                               - mayor resistencia en comparación con DIN 787
                                               Ventajas de la rodadura de roscas:
    Recomendación                              - contextura de las fibras ininterrumpida
                                               - menor sensibilidad a las entalladuras
                                               - excelentes valores de rugosidad en los flancos de la rosca y en el radio básico

                                                                                                         CAD
      DIN 6330B,   DIN 6340,
      página 83    página 89

                                                                                      Se reserva el derecho de cambios técnicos.
