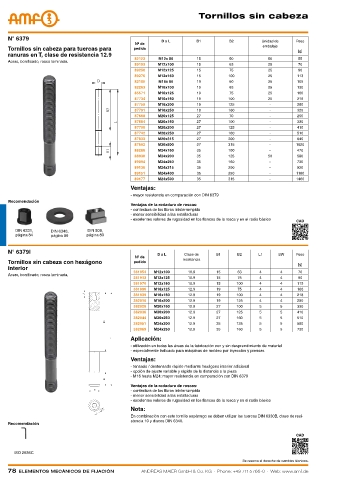

P. 78

tornillos sin cabeza




    N° 6379                                               D x L       B1         B2          Unidad de   Peso
                                                Nº de
    Tornillos sin cabeza para tuercas para      pedido                                       embalaje
                                                                                                          [g]
    ranuras en T, clase de resistencia 12.9
                                                82123    M12x 80      15          50           50         55
    Acero, bonificado, rosca laminada.
                                                89193    M12x100      15          63           25         70
                                                89250    M12x125      15          75           25         90
                                                89276    M12x160      15         100           25        113
                                                82180    M16x 80      19          50           25        105
                                                82263    M16x100      19          63           25        130
                                                85571    M16x125      19          75           25        160
                                                87734    M16x160      19         100           25        218
                                                87759    M16x200      19         125            -        280
                                                87791    M16x250      19         160            -        325
                                                87668   M20x125       27          70            -        255
                                                87684   M20x160       27         100            -        330
                                                87700   M20x200       27         125            -        410
                                                87742   M20x250       27         160            -        510
                                                87833   M20x315       27         200            -        640
                                                87692   M20x500       27         315            -        1020
                                                88286   M24x160       35         100            -        470
                                                88930   M24x200       35         125           50        580
                                                89094   M24x250       35         160            -        730
                                                89136   M24x315       35         200            -        920
                                                89151   M24x400       35         250            -        1160
                                                89177   M24x500       35         315            -        1460
                                               Ventajas:
                                               - mayor resistencia en comparación con DIN 6379
    Recomendación
                                               Ventajas de la rodadura de roscas:
                                               - contextura de las fibras ininterrumpida
                                               - menor sensibilidad a las entalladuras
                                               - excelentes valores de rugosidad en los flancos de la rosca y en el radio básico
                                                                                                         CAD
      DIN 6331,    DIN 6340,    DIN 508,
      página 84    página 89   página 80


    N° 6379I
                                                        D x L     Clase de   B1     B2      L1     SW    Peso
                                                Nº de            resistencia
    Tornillos sin cabeza con hexágono           pedido
                                                                                                          [g]
    interior
                                                381954  M12x100    10.9      15     63      4      4      70
    Acero, bonificado, rosca laminada.
                                                381913  M12x125    10.9      15     75      4      4      90
                                                381970  M12x160    10.9      15     100     4      4     113
                                                381996  M16x125    12.9      19     75      4      4     160
                                                381939  M16x160    12.9      19     100     4      4     218
                                                382010  M16x200    12.9      19     125     4      4     280
                                                382028  M20x160    12.9      27     100     5      5     330
                                                382036  M20x200    12.9      27     125     5      5     410
                                                382044  M20x250    12.9      27     160     5      5     510
                                                382051  M24x200    12.9      35     125     5      5     580
                                                382069  M24x250    12.9      35     160     5      5     730
                                               Aplicación:
                                               - utilización en todas las áreas de la fabricación con y sin desprendimiento de material
                                               - especialmente indicado para máquinas de moldeo por inyección y prensas
                                               Ventajas:
                                               - tensado / destensado rápido mediante hexágono interior adicional
                                               - opción de ajuste variable y rápido de la distancia a la pieza
                                               - M16 hasta M24: mayor resistencia en comparación con DIN 6379
                                               Ventajas de la rodadura de roscas:
                                               - contextura de las fibras ininterrumpida
                                               - menor sensibilidad a las entalladuras
                                               - excelentes valores de rugosidad en los flancos de la rosca y en el radio básico
                                               Nota:
                                               En combinación con este tornillo espárrago se deben utilizar las tuercas DIN 6330B, clase de resi-
                                               stencia 10 y discos DIN 6340.
    Recomendación
                                                                                                         CAD


      ISO 2936C
                                                                                      Se reserva el derecho de cambios técnicos.
