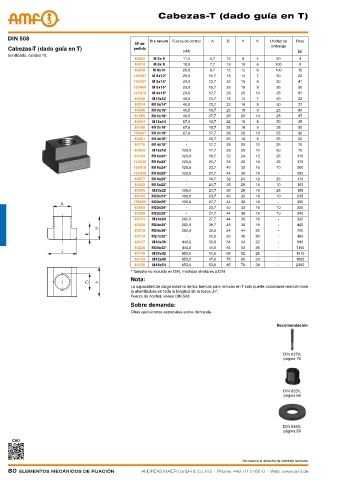

P. 80

Cabezas-t (dado guía en t)




    DIN 508                                           D x ranura  Fuerza de control  A  E  H  K  Unidad de  Peso
                                                Nº de
    Cabezas-T (dado guía en T)                  pedido                                          embalaje
                                                                 [kN]                                     [g]
    bonificado, calidad 10.
                                                80002  M 5x 6    11,4      5,7   10   8    4      50      4
                                                80010  M 6x 8    16,0      7,7   13   10   6      100     9
                                                80028  M 8x10    29,0      9,7   15   12   6      100     12
                                                140301  M 8x12*  29,0     11,7   18   14   7      50      22
                                                140327  M 8x14*  29,0     13,7   22   16   8      50      41
                                                153460  M 8x16*  29,0     15,7   25   18   9      25      50
                                                153478  M 8x18*  29,0     17,7   28   20   10     25      91
                                                80036  M10x12    46,0     11,7   18   14   7      50      22
                                                80234  M10x14*   46,0     13,7   22   16   8      50      37
                                                80366  M10x16*   46,0     15,7   25   18   9      25      60
                                                81265  M10x18*   46,0     17,7   28   20   10     25      87
                                                80044  M12x14    67,0     13,7   22   16   8      50      35
                                                80168  M12x16*   67,0     15,7   25   18   9      25      50
                                                158907  M12x18*  67,0     17,7   28   20   10     25      82
                                                80051  M14x16*    -       15,7   25   18   9      25      50
                                                80176  M14x18*    -       17,7   28   20   10     25      70
                                                80069  M16x18    128,0    17,7   28   20   10     50      70
                                                80184  M16x20*   128,0    19,7   32   24   12     25     110
                                                155630  M16x22*  128,0    21,7   35   28   14     25     176
                                                159418  M16x24*  128,0    23,7   40   32   16     10     260
                                                159426  M16x28*  128,0    27,7   44   36   18      -     383
                                                80077  M18x20*    -       19,7   32   24   12     25     110
                                                80242  M18x22*    -       21,7   35   28   14     10     163
                                                80085  M20x22    196,0    21,7   35   28   14     25     155
                                                80192  M20x24*   196,0    23,7   40   32   16     10     235
                                                158899  M20x28*  196,0    27,7   44   36   18      -     355
                                                80093  M22x24*    -       23,7   40   32   16     10     220
                                                80358  M22x28*    -       27,7   44   36   18     10     340
                                                80101  M24x28    282,0    27,7   44   36   18      -     322
                                                80200  M24x30*   282,0    29,7   48   38   19      -     440
                                                80218  M24x36*   282,0    35,6   54   44   22      -     700
                                                80119  M27x32*    -       31,6   50   40   20      -     460
                                                80127  M30x36    448,0    35,6   54   44   22      -     590
                                                80226  M30x42*   448,0    41,6   65   52   26      -     1150
                                                80135  M36x42    653,0    41,6   65   52   26      -     1010
                                                80143  M42x48    653,0    47,6   75   60   30      -     1600
                                                80150  M48x54    653,0    53,6   85   70   34      -     2300
                                               * Tamaño no incluido en DIN, medidas similares a DIN
                                               Nota:
                                               La capacidad de carga máxima de las tuercas para ranuras en T solo puede alcanzarse realizándose
                                               la atornilladura en toda la longitud de la rosca „H“.
                                               Fuerza de control, véase DIN 508
                                               Sobre demanda:
                                               Otras ejecuciones especiales sobre demanda.

                                                                                                  Recomendación




                                                                                                     DIN 6379,
                                                                                                     página 76





                                                                                                     DIN 6331,
                                                                                                     página 84





                                                                                                     DIN 6340,
                                                                                                     página 89
     CAD



                                                                                      Se reserva el derecho de cambios técnicos.
