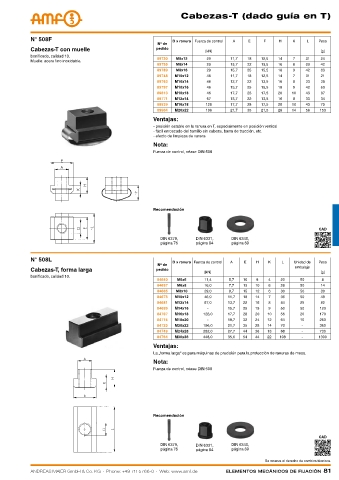

P. 81
Cabezas-t (dado guía en t)
N° 508F D x ranura Fuerza de control A E F H K L Peso
Nº de
Cabezas-T con muelle pedido [kN] [g]
bonificado, calidad 10.
Muelle: acero fino inoxidable. 89730 M8x12 29 11,7 18 12,5 14 7 31 24
89755 M8x14 29 13,7 22 13,5 16 8 33 42
89789 M8x16 29 15,7 25 15,5 18 9 42 63
89748 M10x12 46 11,7 18 12,5 14 7 31 21
89763 M10x14 46 13,7 22 13,5 16 8 33 38
89797 M10x16 46 15,7 25 15,5 18 9 42 60
89813 M10x18 46 17,7 28 17,5 20 10 43 87
89771 M12x14 67 13,7 22 13,5 16 8 33 34
89839 M16x18 128 17,7 28 17,5 20 10 43 70
89904 M20x22 196 21,7 35 21,5 28 14 56 153
Ventajas:
- posición estable en la ranura en T, especialmente en posición vertical
- fácil enroscado del tornillo sin cabeza, barra de tracción, etc.
- efecto de limpieza de ranura
Nota:
Fuerza de control, véase DIN 508
Recomendación
CAD
DIN 6379, DIN 6331, DIN 6340,
página 76 página 84 página 89
N° 508L D x ranura Fuerza de control A E H K L Unidad de Peso
Nº de
embalaje
Cabezas-T, forma larga pedido
[kN] [g]
bonificado, calidad 10.
84640 M5x6 11,4 5,7 10 8 4 20 50 8
84657 M6x8 16,0 7,7 13 10 6 26 50 14
84665 M8x10 29,0 9,7 15 12 6 30 50 30
84673 M10x12 46,0 11,7 18 14 7 36 50 49
84681 M12x14 67,0 13,7 22 16 8 44 25 82
84699 M14x16 - 15,7 25 18 9 50 50 120
84707 M16x18 128,0 17,7 28 20 10 56 20 170
84715 M18x20 - 19,7 32 24 12 64 10 260
84723 M20x22 196,0 21,7 35 28 14 70 - 360
84749 M24x28 282,0 27,7 44 36 18 88 - 730
84764 M30x36 448,0 35,6 54 44 22 108 - 1390
Ventajas:
La „forma larga“ es para máquinas de precisión para la protección de ranuras de mesa.
Nota:
Fuerza de control, véase DIN 508
Recomendación
CAD
DIN 6379, DIN 6331, DIN 6340,
página 76 página 84 página 89
Se reserva el derecho de cambios técnicos.
