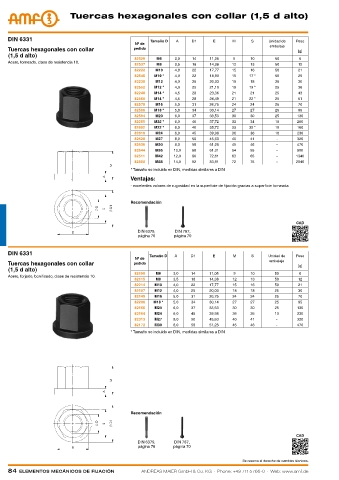

Page 84 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 84

tuercas hexagonales con collar (1,5 d alto)




    DIN 6331                                          Tamaño D  A   D1      E      M     S     Unidad de  Peso
                                                Nº de
                                                                                                embalaje
    Tuercas hexagonales con collar              pedido                                                    [g]
    (1,5 d alto)
                                                82529   M6    3,0   14     11,05   9     10       50      6
    Acero, torneado, clase de resistencia 10.
                                                82537   M8    3,5   18     14,38  12     13       50      12
                                                82222   M10   4,0   22     17,77  15     16       50      21
                                                82545  M10 *  4,0   22     18,90  15     17 *     50      25
                                                82230   M12   4,0   25     20,03  18     18       25      30
                                                82552  M12 *  4,0   25     21,10  18     19 *     25      36
                                                82248  M14 *  4,5   28     23,36  21     21       25      43
                                                82560  M14 *  4,5   28     24,49  21     22 *     25      51
                                                82578   M16   5,0   31     26,75  24     24       25      70
                                                82586  M18 *  5,0   34     30,14  27     27       25      95
                                                82594   M20   6,0   37     33,53  30     30       25     130
                                                82255  M22 *  6,0   40     37,72  33     34       10     200
                                                82602  M22 *  6,0   40     35,72  33     32 *     10     160
                                                82610   M24   6,0   45     39,98  36     36       10     230
                                                82628   M27   8,0   50     45,63  40     41       -      320
                                                82636   M30   8,0   58     51,28  45     46       -      470
                                                82644   M36   10,0  68     61,31  54     55       -      800
                                                82511   M42   12,0  80     72,61  63     65       -      1340
                                                82800   M48   14,0  92     83,91  72     75       -      2040
                                               * Tamaño no incluido en DIN, medidas similares a DIN
                                               Ventajas:
                                               - excelentes valores de rugosidad en la superficie de fijación gracias a superficie torneada


                                               Recomendación



                                                                                                         CAD
                                                 DIN 6379,    DIN 787,
                                                 página 76    página 70


    DIN 6331                                          Tamaño D  A   D1      E      M     S     Unidad de  Peso
                                                Nº de                                           embalaje
    Tuercas hexagonales con collar              pedido
                                                                                                          [g]
    (1,5 d alto)
                                                82198   M6    3,0   14     11,05   9     10       50      6
    Acero, forjado, bonificado, clase de resistencia 10.
                                                82115   M8    3,5   18     14,38   12    13       50      12
                                                82214  M10    4,0   22     17,77   15    16       50      21
                                                82107  M12    4,0   25     20,03   18    18       25      30
                                                82149  M16    5,0   31     26,75   24    24       25      70
                                                82206  M18 *  5,0   34     30,14   27    27       25      95
                                                82156  M20    6,0   37     33,53   30    30       25     130
                                                82164  M24    6,0   45     39,98   36    36       10     230
                                                82313  M27    8,0   50     45,63   40    41       -      320
                                                82172  M30    8,0   58     51,28   45    46       -      470
                                               * Tamaño no incluido en DIN, medidas similares a DIN
















                                               Recomendación



                                                                                                         CAD
                                                 DIN 6379,    DIN 787,
                                                 página 76    página 70

                                                                                      Se reserva el derecho de cambios técnicos.
