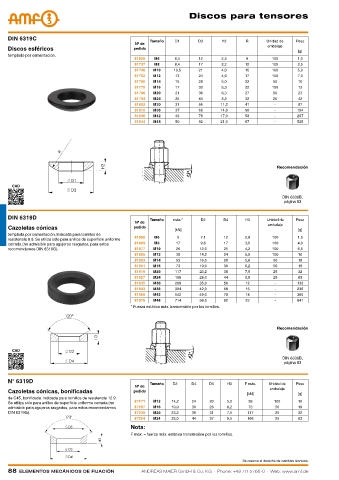

discos para tensores




    DIN 6319C                                         Tamaño  D1       D3      H2      R       Unidad de  Peso
                                                Nº de
    Discos esféricos                            pedido                                         embalaje
                                                                                                          [g]
    templado por cementación.
                                                81828  M6     6,4      12      2,3     9         100      1,0
                                                81737  M8     8,4      17      3,2     12        100      2,5
                                                81745  M10    10,5     21      4,0     15        100      5,0
                                                81752  M12     13      24      4,6     17        100      7,0
                                                81760  M14     15      28      5,0     22        50       10
                                                81778  M16     17      30      5,3     22        100      12
                                                81786  M20     21      36      6,3     27        50       23
                                                81794  M24     25      44      8,2     32        25       42
                                                81802  M30     31      56     11,2     41        -        87
                                                81810  M36     37      68     14,0     50        -       184
                                                81836  M42     43      78     17,0     58        -       297
                                                81844  M48     50      92     21,0     67        -       525








                                                                                                  Recomendación


     CAD

                                                                                                    DIN 6330B,
                                                                                                     página 83

    DIN 6319D                                         Tamaño  máx.*     D2      D4     H3      Unidad de  Peso
                                                Nº de
                                                                                               embalaje
    Cazoletas cónicas                           pedido        [kN]                                        [g]
    templada por cementación. Indicada para tornillos de
                                                81950  M6      9       7,1      12     2,8       100      1,5
    resistencia 8.8. Se utiliza sólo para anillos de superficie uniforme
    cerrada (no admisible para agujeros rasgados, para estos   81869  M8  17  9,6  17  3,5       100      4,0
    recomendamos DIN 6319G).                    81877  M10     26      12,0     21     4,2       100      6,5
                                                81885  M12     38      14,2     24     5,0       100      10
                                                81893  M14     53      16,5     28     5,6       50       18
                                                81901  M16     73      19,0     30     6,2       50       19
                                                81919  M20    117      23,2     36     7,5       25       32
                                                81927  M24    168      28,0     44     9,5       25       63
                                                81935  M30    269      35,0     56     12         -      133
                                                81943  M36    394      42,0     68     15         -      236
                                                81968  M42    542      49,0     78     18         -      365
                                                81976  M48    714      56,0     92     22         -      641
                                               * Fuerza estática máx. transmisible por los tornillos.



                                                                                                  Recomendación



     CAD
                                                                                                    DIN 6330B,
                                                                                                     página 83


    N° 6319D                                          Tamaño  D2    D4     D5    H3    F máx.  Unidad de  Peso
                                                Nº de
    Cazoletas cónicas, bonificadas              pedido                                          embalaje
                                                                                        [kN]              [g]
    de C45, bonificada. Indicada para tornillos de resistencia 12.9.
    Se utiliza sólo para anillos de superficie uniforme cerrada (no   87171  M12  14,2  24  20  5,0  38  100  10
    admisible para agujeros rasgados, para estos recomendamos   87197  M16  19,0  30  26  6,2  73  50     19
    DIN 6319G).                                 87239  M20   23,2   36     31    7,5    117       25      32
                                                87254  M24   28,0   44     37    9,5    168       25      63
                                               Nota:
                                               F máx. = fuerza máx. estática transmisible por los tornillos.




                                                                                      Se reserva el derecho de cambios técnicos.
