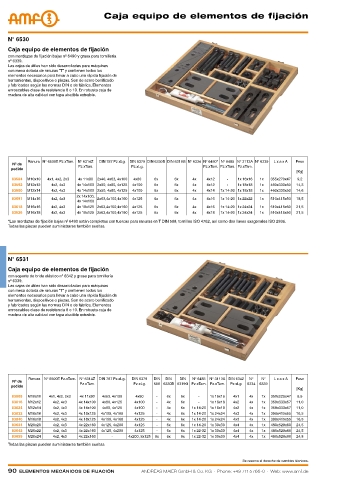

Caja equipo de elementos de fijación




    N° 6530
    Caja equipo de elementos de fijación
    con mordazas de fijación bajas nº 6490 y grasa para tornillería
    nº 6339.
    Las cajas de útiles han sido desarrolladas para máquinas
    con mesa dotada de ranuras ”T” y contienen todos los
    elementos necesarios para llevar a cabo una rápida fijación de
    herramientas, dispositivos o piezas. Son de acero bonificado
    y fabricados según las normas DIN o de fábrica. Elementos
    enroscables clase de resistencia 8 o 10. En robusta caja de
    madera de alta calidad con tapa abatible extraíble.













           Ranura N° 6500E Pz.xTam. N° 6314Z   DIN 787 Pz.xLg.  DIN 6379  DIN 6330B DIN 6319G N° 6334 N° 6490*  N° 6485  N° 3113A  N° 6339  L x a x A  Peso
     Nº de
                             Pz.xTam.          Pz.xLg.                  Pz.xTam. Pz.xTam. Pz.xTam.
     pedido
                                                                                                         [Kg]
     83584  M10x10  4x1, 4x2, 2x3  4x 11x80  2x40, 4x63, 4x100  4x80  6x  6x  4x  4x12  -  1x 16x16  1x  355x270x47  9,2
     83592  M12x12  4x2, 4x3  4x 14x100 2x50, 4x80, 4x125  4x100  6x  6x  4x  4x12  -  1x 18x18  1x  460x330x50  14,3
     83600  M12x14  4x2, 4x3  4x 14x100 2x50, 4x80, 4x125  4x100  6x  6x  4x  4x14  1x 14-20 1x 18x18  1x  460x330x50  14,6
                            2x 14x100,
     83691  M14x16  4x2, 4x3       2x63,4x100,4x160  4x125  6x  6x   4x   4x16  1x 14-20 1x 22x22  1x  510x415x50  18,5
                            4x 14x160
     83618  M16x16  4x2, 4x3  4x 18x125 2x63,4x100,4x160  4x125  6x  6x  4x  4x16  1x 14-20 1x 24x24  1x  510x415x50  21,5
     83626  M16x18  4x2, 4x3  4x 18x125 2x63,4x100,4x160  4x125  6x  6x  4x  4x18  1x 14-20 1x 24x24  1x  510x415x50  21,5
    *Las mordazas de fijación bajas nº 6490 están completas con tuercas para ranuras en T DIN 508, tornillos ISO 4762, así como dos Ilaves exagonales ISO 2936.
    Todas las piezas pueden suministrarse también sueltas.





    N° 6531

    Caja equipo de elementos de fijación
    con soporte de brida elástico nº 6342 y grasa para tornillería
    nº 6339.
    Las cajas de útiles han sido desarrolladas para máquinas
    con mesa dotada de ranuras ”T” y contienen todos los
    elementos necesarios para llevar a cabo una rápida fijación de
    herramientas, dispositivos o piezas. Son de acero bonificado
    y fabricados según las normas DIN o de fábrica. Elementos
    enroscables clase de resistencia 8 o 10. En robusta caja de
    madera de alta calidad con tapa abatible extraíble.












           Ranura  N° 6500E Pz.xTam. N° 6314Z  DIN 787 Pz.xLg.  DIN 6379   DIN   DIN   DIN   N° 6485  N° 3113A  DIN 6342   N°   N°   L x a x A  Peso
     Nº de
                             Pz.xTam.           Pz.xLg.  508 6330B 6319G Pz.xTam. Pz.xTam.  Pz.xLg.  6334  6339
     pedido
                                                                                                         [Kg]
     83808  M10x10  4x1, 4x2, 2x3  4x 11x80  4x63, 4x100  4x80  -  6x  6x  -  1x 16x16  4x1  4x  1x  350x225x47  6,5
     83816  M12x12  4x2, 4x3  4x 14x100  4x80, 4x125  4x100  -  4x  6x  -  1x 18x18  4x2  4x  1x  359x333x57  11,0
     83824  M12x14  4x2, 4x3  4x 14x100  4x80, 4x125  4x100  -  4x  6x  1x 14-20  1x 18x18  4x2  4x  1x  359x333x57  11,0
     83832  M16x16  4x2, 4x3  4x 18x125  4x100, 4x160  4x125  -  4x  6x  1x 14-20  1x 24x24  4x3  4x  1x  390x415x55  16,5
     83840  M16x18  4x2, 4x3  4x 18x125  4x100, 4x160  4x125  -  4x  6x  1x 14-20  1x 24x24  4x3  4x  1x  390x415x55  16,5
     83634  M20x20  4x2, 4x3  4x 22x160  4x125, 4x200  4x125  -  6x  6x  1x 14-20  1x 30x30  4x4  4x  1x  480x528x60  24,5
     83642  M20x22  4x2, 4x3  4x 22x160  4x125, 4x200  4x125  -  6x  6x  1x 22-32  1x 30x30  4x4  4x  1x  480x528x60  24,5
     83659  M20x24  4x2, 4x3  4x 22x160  -    4x200, 8x125  8x  6x  6x  1x 22-32  1x 30x30  4x4  4x  1x  480x528x60  24,8
    Todas las piezas pueden suministrarse también sueltas.


                                                                                      Se reserva el derecho de cambios técnicos.
