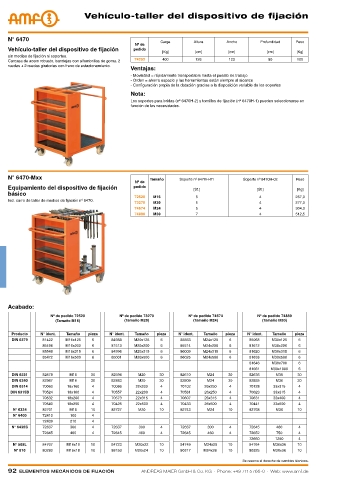

Page 92 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 92

vehículo-taller del dispositivo de fijación




    N° 6470
                                                         Carga       Altura      Ancho      Profundidad  Peso
                                                Nº de
    Vehículo-taller del dispositivo de fijación  pedido
                                                          [Kg]        [cm]       [cm]          [cm]      [Kg]
    sin medios de fijación ni soportes.
    Carcasa de acero robusto, bandejas con alfombrillas de goma. 2   74252  400  126  123      80        100
    ruedas + 2 ruedas giratorias con freno de estacionamiento.
                                               Ventajas:
                                               - Movilidad = rápidamente transportable hasta el puesto de trabajo
                                               - Orden = ahorra espacio y las herramientas están siempre al alcance
                                               - Configuración propia de la dotación gracias a la disposición variable de los soportes
                                               Nota:
                                               Los soportes para bridas (nº 6470H-2) y tornillos de fijación (nº 6470H-1) pueden seleccionarse en
                                               función de las necesidades.













    N° 6470-Mxx                                       Tamaño    Soporte nº 6470H-01   Soporte nº 6470H-02  Peso
                                                Nº de
    Equipamiento del dispositivo de fijación    pedido               [St.]                 [St.]         [Kg]
    básico
                                                72520  M16            5                     4            257,0
    Incl. carro de taller de medios de fijación nº 6470.
                                                73270  M20            5                     4            277,0
                                                74674  M24            5                     4            304,0
                                                74880  M30            7                     4            512,5


















    Acabado:
                   Nº de pedido 72520      Nº de pedido 73270      Nº de pedido 74674      Nº de pedido 74880
                    (Tamaño M16)             (Tamaño M20)            (Tamaño M24)            (Tamaño M30)

     Producto  N° ident.  Tamaño  pieza  N° ident.  Tamaño  pieza  N° ident.  Tamaño  pieza  N° ident.  Tamaño  pieza
     DIN 6379   81422   M16x125  6      84988   M20x125  6      85563   M24x125   6      85068  M30x125   6
                85498   M16x200  6      81513   M20x200  6      85514   M24x200   6      81612  M30x200   6
                85548   M16x315  6      84996   M20x315  6      86009   M24x315   6      81620  M30x315   6
                85472   M16x500  6      85001   M20x500  6      86025   M24x500   6      81638  M30x500   6
                                                                                         81646  M30x700   6
                                                                                         81661  M30x1000  6
     DIN 6331   82578    M16     30     82594     M20    30     82610     M24    30      82636    M30    30
     DIN 6340   82867    M16     30     82883     M20    30     82909     M24    30      82925    M30    30
     DIN 6314   70060    18x160  4      70086    22x200  4      70102    26x250   4      70128   33x315   4
     DIN 6315B  70524    18x160  4      70557    22x200  4      70581    26x250   4      70623   33x315   4
                70532    18x200  4      70573    22x315  4      70607    26x315   4      70631   33x400   4
                70540    18x250  4      70425    22x500  4      70433    26x500   4      70441   33x600   4
      N° 6334   82701    M16     10     82727     M20    10     82743     M24    10      82768    M30    10
      N° 6400   72413     100    4
                72439     210    4
     N° 6435S   72637     300    4      72637     300    4      72637     300     4      72645    460     4
                72645     460    4      72645     460    4      72645     460     4      72652    750     4
                                                                                         72660    1250    4
      N° 508L   84707   M16x18   10     84723   M20x22   10     84749    M24x28  10      84764   M30x36  10
      N° 510    80283   M16x18   10     88153   M20x24   10     80317    M24x28  10      80325   M30x36  10

                                                                                      Se reserva el derecho de cambios técnicos.
