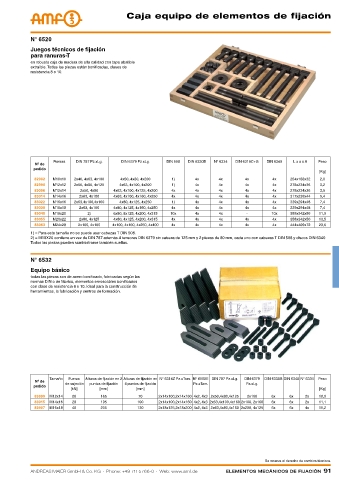

Page 91 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 91

Caja equipo de elementos de fijación




            N° 6520
            Juegos técnicos de fijación
            para ranuras-T
            en robusta caja de madera de alta calidad con tapa abatible
            extraíble. Todas las piezas están bonificadas, clases de
            resistencia 8 o 10.

















                    Ranura  DIN 787 Pz.xLg.  DIN 6379 Pz.xLg.  DIN 508  DIN 6330B  N° 6334  DIN 6319C+G  DIN 6340  L x a x A  Peso
             Nº de
             pedido
                                                                                                                 [Kg]
             82982  M10x10  2x40, 4x63, 4x100  4x50, 4x80, 4x200  1)  4x      4x       4x        4x    254x188x32  2,0
             82990  M12x12  2x50, 4x80, 4x125  4x63, 4x100, 4x200  1)  4x     4x       4x        4x    278x234x36  3,2
             83006  M12x14   2x50, 4x80  4x63, 4x100, 4x125, 4x200  4x  4x    4x       4x        4x    278x234x36  3,5
             83014  M14x16   2x63, 4x100  4x63, 4x100, 4x160, 4x250  4x  4x   4x       4x        4x    317x239x44  5,4
             83022  M16x16  2x63,4x100,4x160  4x80, 4x125, 4x250  1)  4x      4x       4x        4x    339x294x48  7,4
             83030  M16x18   2x63, 4x100  4x80, 4x125, 4x160, 4x250  4x  4x   4x       4x        4x    339x294x48  7,4
             83048  M18x20      2)       6x80, 8x125, 4x200, 4x315  10x  4x   4x        -       10x    359x342x56  11,0
             83055  M20x22   2x80, 4x125  4x80, 4x125, 4x200, 4x315  4x  4x   4x       4x        4x    358x342x56  13,5
             83063  M24x28  2x100, 4x160  4x100, 4x160, 4x250, 4x400  4x  4x  4x       4x        4x    444x409x72  23,6
            1) = Para este tamaño no se puede usar cabezas T DIN 508.
            2) = M18X20 contiene en vez de DIN 787 además 4 tensores DIN 6379 sin cabeza de 125 mm y 2 piezas de 80 mm, cada uno con cabezas T DIN 508 y discos DIN 6340.
            Todas las piezas pueden suministrarse también sueltas.


            N° 6532
            Equipo básico
            todas las piezas son de acero bonificado, fabricadas según las
            normas DIN o de fábrica, elementos enroscables bonificados
            con clase de resistencia 8 o 10. Ideal para la construcción de
            herramientas, la fabricación y centros de formación.

















                  Tamaño  Fuerza   Alturas de fijación en 2 Alturas de fijación en  N° 6314Z Pz.xTam. N° 6500E  DIN 787 Pz.xLg.  DIN 6379  DIN 6330B DIN 6340 N° 6334  Peso
             Nº de
                         de sujeción  puntos de fijación  4 puntos de fijación  Pz.xTam.  Pz.xLg.
             pedido
                          [kN]      [mm]         [mm]                                                            [Kg]
             83899  M12x14  20      165           70     2x14x100,2x14x160 4x2, 4x3 2x50,4x80,4x125  2x100  6x  6x  2x  10,0
             83915  M14x16  28      195          100     2x14x100,2x14x160 4x2, 4x3 2x63,4x100,4x160 2x100, 2x160  6x  6x  2x  11,1
             83907  M16x18  40      205          130     2x18x125,2x18x200 4x2, 4x3 2x63,4x80,4x160 2x200, 4x125  6x  6x  4x  15,2









                                                                                              Se reserva el derecho de cambios técnicos.
