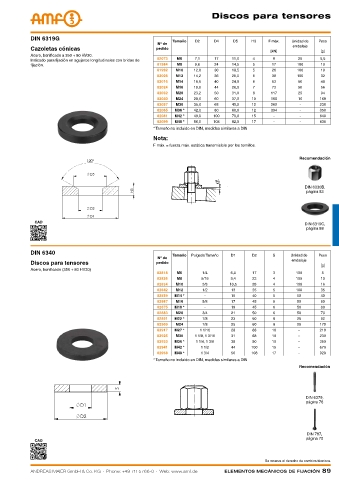

P. 89

discos para tensores




            DIN 6319G                                         Tamaño  D2    D4     D5    H3    F máx.  Unidad de  Peso
                                                        Nº de
            Cazoletas cónicas                           pedido                                          embalaje
                                                                                                [kN]              [g]
            Acero, bonificado a 350 + 80 HV30.
            Indicado para fijación en agujeros longitudinales con bridas de   82073  M6  7,1  17  11,0  4  9  25  5,5
            fijación.                                   81984  M8    9,6    24    14,5    5      17      100      13
                                                        81992  M10   12,0   30    18,5    5      26      100      19
                                                        82008  M12   14,2   36    20,0    6      38      100      32
                                                        82016  M14   16,5   40    24,8    6      53       50      48
                                                        82024  M16   19,0   44    26,0    7      73       50      56
                                                        82032  M20   23,2   50    31,0    8     117       25      94
                                                        82040  M24   28,0   60    37,0   10     168       10     169
                                                        82057  M30   35,0   68    49,0   12     269       -      230
                                                        82065  M36 *  42,0  80    60,0   12     394       -      350
                                                        82081  M42 *  49,0  100   70,0   15      -        -      640
                                                        82099  M48 *  56,0  108   82,0   17      -        -      830
                                                       * Tamaño no incluido en DIN, medidas similares a DIN
                                                       Nota:
                                                       F máx. = fuerza máx. estática transmisible por los tornillos.
                                                                                                          Recomendación





                                                                                                            DIN 6330B,
                                                                                                             página 83




             CAD
                                                                                                            DIN 6319C,
                                                                                                             página 88



            DIN 6340                                          Tamaño  Pulgada Tamaño  D1  D2     S     Unidad de  Peso
                                                        Nº de
                                                                                                       embalaje
            Discos para tensores                        pedido
                                                                                                                  [g]
            Acero, bonificado (350 + 80 HV30)
                                                        82818  M6       1/4       6,4     17     3       100      5
                                                        82826  M8       5/16      8,4     23     4       100      10
                                                        82834  M10      3/8       10,5    28     4       100      16
                                                        82842  M12      1/2       13      35     5       100      35
                                                        82859  M14 *     -        15      40     5       50       40
                                                        82867  M16      5/8       17      45     6       50       60
                                                        82875  M18 *     -        19      45     6       50       60
                                                        82883  M20      3/4       21      50     6       50       73
                                                        82891  M22 *    7/8       23      50     8       25       92
                                                        82909  M24      7/8       25      60     8       20      170
                                                        82917  M27 *   1 1/16     28      68     10       -      210
                                                        82925  M30   1 1/8, 1 3/16  31    68     10       -      230
                                                        82933  M36 *  1 1/4, 1 3/8  38    80     10       -      350
                                                        82941  M42 *    1 1/2     44     100     15       -      670
                                                        82958  M48 *    1 3/4     50     108     17       -      920
                                                       * Tamaño no incluido en DIN, medidas similares a DIN
                                                                                                          Recomendación





                                                                                                            DIN 6379,
                                                                                                            página 76





                                                                                                             DIN 787,
                                                                                                            página 70
             CAD


                                                                                              Se reserva el derecho de cambios técnicos.
