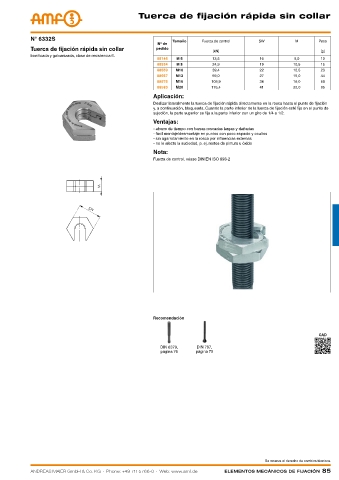

Page 85 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 85

tuerca de fijación rápida sin collar




            N° 6332S                                          Tamaño    Fuerza de control   SW           M       Peso
                                                        Nº de
            Tuerca de fijación rápida sin collar        pedido
                                                                            [kN]                                  [g]
            bonificada y galvanizada, clase de resistencia 6.
                                                        88146  M 6          13,5            16          9,0       10
                                                        88534  M 8          24,9            19          10,5      15
                                                        88559  M10          39,4            22          12,5      23
                                                        88567  M12          59,0            27          15,0      44
                                                        88575  M16         109,9            34          16,0      68
                                                        88583  M20         176,4            41          22,0      85
                                                       Aplicación:
                                                       Deslizar lateralmente la tuerca de fijación rápida directamente en la rosca hasta el punto de fijación
                                                       y, a continuación, bloquearla. Cuando la parte inferior de la tuerca de fijación esté fija en el punto de
                                                       sujeción, la parte superior se fija a la parte inferior con un giro de 1/4 a 1/2.
                                                       Ventajas:
                                                       - ahorro de tiempo con barras roscadas largas y dañadas
                                                       - fácil montaje/desmontaje en puntos con poco espacio y ocultos
                                                       - sin agarrotamiento en la rosca por influencias externas
                                                       - no le afecta la suciedad, p. ej. restos de pintura u óxido
                                                       Nota:
                                                       Fuerza de control, véase DIN EN ISO 898-2

































                                                       Recomendación

                                                                                                                 CAD

                                                         DIN 6379,    DIN 787,
                                                         página 76    página 70






















                                                                                              Se reserva el derecho de cambios técnicos.
