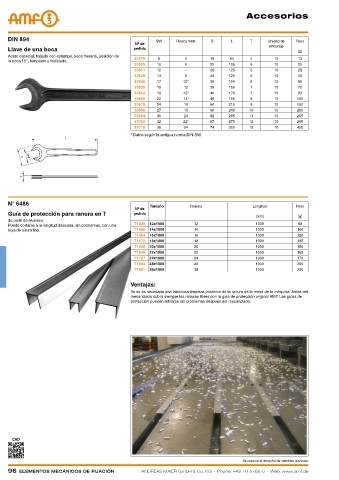

Page 96 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

accesorios

DIN 894 SW Rosca métr. B L T Unidad de Peso
Nº de
embalaje
Llave de una boca pedido [g]
Acero especial, forjado con estampa, boca fresada, posición de
la boca 15°, templado y fosfatado. 53579 8 5 19 94 4 10 13
53595 10 6 22 105 5 10 20
53611 12 - 26 125 5 10 28
53629 13 8 29 125 5 10 35
53645 17 10* 36 155 6 10 65
53520 18 12 39 155 7 10 70
53652 19 12* 40 170 7 10 83
53660 22 14* 46 195 8 10 105
53678 24 16 50 215 9 10 150
53686 27 18 56 240 10 10 200
53694 30 20 62 265 11 10 265
53702 32 22* 67 275 12 10 295
53710 36 24 74 300 13 10 425
* Datos según la antigua norma DIN-SW.

N° 6486 Tamaño Ranura Longitud Peso
Nº de
Guía de protección para ranura en T pedido
[mm] [g]
de perfil de aluminio.
71449 12x1000 12 1000 88
Puede cortarse a la longitud deseada, sin problemas, con una
hoja de sierra fina. 71456 14x1000 14 1000 100
71464 16x1000 16 1000 120
71472 18x1000 18 1000 135
71928 20x1000 20 1000 150
71936 22x1000 22 1000 165
71787 24x1000 24 1000 170
71944 28x1000 28 1000 200
71951 36x1000 36 1000 220

Ventajas:
Ya no es necesaria una laboriosa limpieza posterior de la ranura de la mesa de la máquina. Antes del
mecanizado cubrir siempre las ranuras libres con la guía de protección original AMF. Las guías de
protección pueden retirarse sin problemas después del mecanizado.

CAD

Se reserva el derecho de cambios técnicos.
