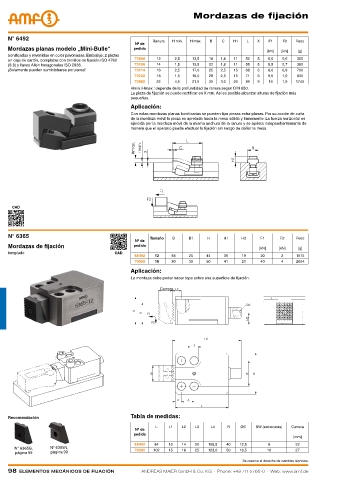

P. 98

mordazas de fijación




    N° 6492                                            Ranura  H mín.  H máx.  B  C  H1  L  X  F1   F2   Peso
                                                Nº de
    Mordazas planas modelo „Mini-Bulle“         pedido
                                                                                               [kN]  [kN]  [g]
    bonificadas y revenidas en color pavonadas. Embalaje: 2 piezas
    en caja de cartón, completas con tornillos de fijación ISO 4762   73098  12  2,5  13,5  18  1,8  11  52  5  5,0  0,6  300
    (8.8) y llaves Allen hexagonales ISO 2936.   73106  14    1,5   13,5  22   1,8  11  55  5  5,5  0,7  380
    ¡Solamente pueden suministrarse por pares!  73114   16    2,5   17,0  25   2,5  15  68  6  8,0  0,9  700
                                                73122   18    1,5   16,0  28   2,5  15  71  6  9,0  1,0  830
                                                73080   22    4,5   21,5  35   3,0  20  89  9  16   1,9  1740
                                               Hmin./Hmax.: depende de la profundidad de ranura según DIN 650.
                                               La pieza de fijación se puede rectificar en X mm. Así es posible alcanzar alturas de fijación más
                                               pequeñas.
                                               Aplicación:
                                               Con estas mordazas planas bonificadas se pueden fijar piezas extra-planas. Por su acción de cuña
                                               de la mordaza móvil la pieza es apretada hacia la mesa sólida y firmemente. La fuerza horizontal es
                                               ejercida por la mordaza móvil de la misma anchura de la ranura y se aprieta independientemente de
                                               manera que el operario puede efectuar la fijación sin riesgo de dañar la mesa.















     CAD




    N° 6365                                           Tamaño  B    B1     H     H1    H2     F1    F2    Peso
                                                Nº de
    Mordazas de fijación                        pedido                                      [kN]   [kN]   [g]
    templado                             CAD
                                                88492  12    65    25     44    36    19     20     2    1515
                                                79392  16    80    30     50    41    21     40     4    2604
                                               Aplicación:
                                               La mordaza debe poder hacer tope sobre una superficie de fijación.
                                                         Carrera


























    Recomendación                              Tabla de medidas:
                                                        L   L1   L2  L3    L4    R   ØS    SW (entrecaras)  Carrera
                                                Nº de
                                                pedido
                                                                                                        [mm]
                                                88492  84   10   14  20   108,5  40  12,5      8         22
      N° 6365G,    N° 6365N,                    79392  102  15   18  25   123,0  50  16,5      10        27
      página 99    página 99
                                                                                      Se reserva el derecho de cambios técnicos.
