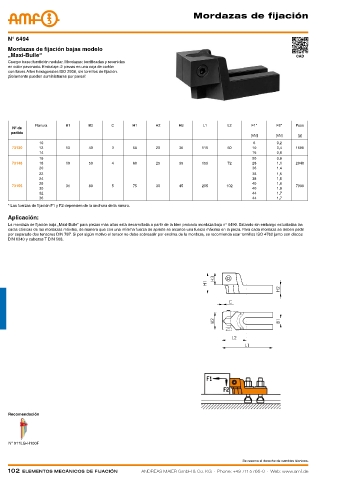

mordazas de fijación




    N° 6494
    Mordazas de fijación bajas modelo
    „Maxi-Bulle“                                                                                         CAD
    Cuerpo base: fundición nodular. Mordazas: bonificadas y revenidas
    en color pavonado. Embalaje: 2 piezas en una caja de cartón
    con llaves Allen hexagonales ISO 2936, sin tornillos de fijación.
    ¡Solamente pueden suministrarse por pares!









             Ranura     B1      B2      C       H1      H2      H3      L1       L2      F1*      F2*    Peso
     Nº de
     pedido
                                                                                         [kN]     [kN]    [g]
               10                                                                         6       0,2
     73130     12       13      40      3       50      20      30      115      60       10      0,4    1590
               14                                                                         15      0,6
               16                                                                         20      0,8
     73148     18       19      50      4       60      25      35      150      72       28      1,1    2940
               20                                                                         36      1.4
               22                                                                         38      1,5
               24                                                                         38      1,5
               28                                                                         40      1,6
     73155              31      80      5       75      30      45      205      102                     7900
               30                                                                         40      1,6
               32                                                                         44      1,7
               36                                                                         44      1,7
    * Las fuerzas de fijación F1 y F2 dependen de la anchura de la ranura.
    Aplicación:
    La mordaza de fijación baja „Maxi-Bulle“ para piezas más altas está desarrollada a partir de la bien probada mordaza baja n° 6490. Estando sin embargo estudiadas las
    caras cónicas de las mordazas móviles, de manera que con una mínima fuerza de apriete se alcance una fuerza máxima en la pieza. Para cada mordaza se deben pedir
    por separado dos tensores DIN 787. Si por algún motivo el tensor no debe sobresalir por encima de la mordaza, se recomienda usar tornillos ISO 4762 junto con discos
    DIN 6340 y cabezas T DIN 508.




































    Recomendación





    N° 911LG-H100F


                                                                                      Se reserva el derecho de cambios técnicos.
