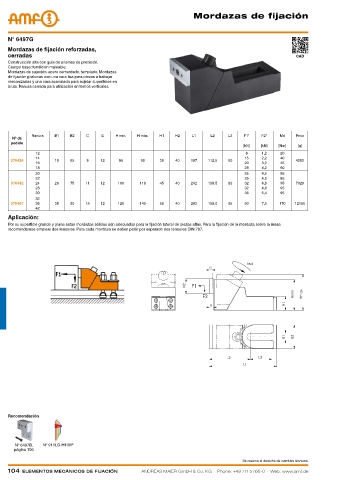

mordazas de fijación

N° 6497G
Mordazas de fijación reforzadas,
cerradas CAD
Construcción alta con guía de prismas de precisión.
Cuerpo base: fundición maleable.
Mordazas de sujeción: acero cementado, templado. Mordazas
de fijación giratorias con una cara lisa para piezas a trabajar
mecanizadas y una cara acanalada para sujetar superficies en
bruto. Ranura cerrada para utilización en tornos verticales.

Ranura B1 B2 C E H mín. H máx. H1 H2 L1 L2 L3 F1* F2* Md Peso
Nº de
pedido
[kN] [kN] [Nm] [g]
12 8 1,2 20
14 15 2,2 40
376426 19 65 8 12 85 99 38 40 187 112,5 60 4202
16 20 3,0 45
18 28 4,2 60
20 25 4,5 85
22 25 4,5 85
376442 24 26 75 11 12 100 118 45 40 242 138,5 83 32 4,8 95 7029
28 32 4,8 95
30 36 5,4 95
32
376467 36 38 90 15 12 120 145 56 40 283 158,0 95 50 7,5 170 12150
42
Aplicación:
Por su superficie grande y plana estas mordazas sólidas son adecuadas para la fijación lateral de piezas altas. Para la fijación de la mordaza sobre la mesa
recomendamos emplear dos tensores. Para cada mordaza se deben pedir por separado dos tensores DIN 787.

Recomendación

N° 6497B, N° 911LG-H100F
página 106
