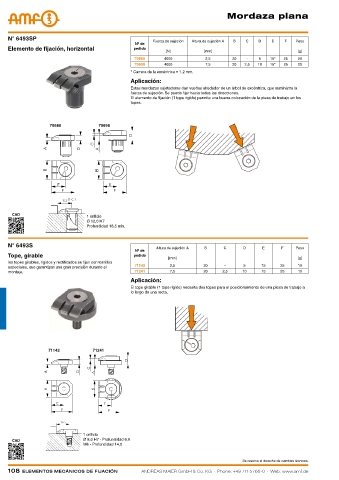

P. 108

mordaza plana




    N° 6493SP                                          Fuerza de sujeción  Altura de sujeción A  B  C  D  E  F  Peso
                                                Nº de
    Elemento de fijación, horizontal            pedido
                                                           [N]           [mm]                             [g]
                                                70680      4000          2,5       20   -   5   15*  25   29
                                                70698      4000          7,5       20  2,5  10  15*  25   29
                                               * Carrera de la excéntrica = 1.2 mm.
                                               Aplicación:
                                               Estas mordazas sujetadoras dan vueltas alrededor de un árbol de excéntrica, que suministra la
                                               fuerza de sujeción. Se puede fijar hacia todas las direcciones.
                                               El elemento de fijación (1 tope rígido) permite una buena colocación de la pieza de trabajo en los
                                               topes.



                  70680             70698


















     CAD
                               1 orificio
                               Ø 12,0 H7
                               Profundidad 18,5 min.

    N° 6493S                                            Altura de sujeción A  B  C    D      E      F    Peso
                                                Nº de
    Tope, girable                               pedido
                                                            [mm]                                          [g]
    los topes girables, rígidos y rectificados se fijan con tornillos
    especiales, que garantizan una gran precisión durante el   71142  2,5  20   -      5     15    25     19
    montaje.                                    71241        7,5         20    2,5    10     15    25     19
                                               Aplicación:
                                               El tope girable (1 tope rígido) necesita dos topes para el posicionamiento de una pieza de trabajo a
                                               lo largo de una recta.










                  71142           71241

















                              1 orificio
                              Ø 8,0 H7 - Profundidad 6,0
     CAD
                              M6 - Profundidad 14,0

                                                                                      Se reserva el derecho de cambios técnicos.
