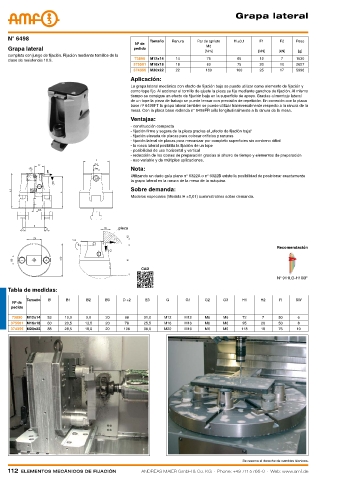

P. 112

grapa lateral




    N° 6498                                           Tamaño  Ranura  Par de apriete  H ±0,1  F1   F2    Peso
                                                Nº de
    Grapa lateral                               pedido                   Md
                                                                         [Nm]               [kN]   [kN]   [g]
    completa con juego de fijación. Fijación mediante tornillos de la
    clase de resistencia 10.9.                  73890  M12x14  14         75        65      12      7    1530
                                                375501  M16x18  18        80        75      20     10    2627
                                                374355  M20x22  22       160        100     25     17    5996
                                               Aplicación:
                                               La grapa lateral mecánica con efecto de fijación baja se puede utilizar como elemento de fijación y
                                               como tope fijo. Al accionar el tornillo de ajuste la pieza se fija mediante ganchos de fijación. Al mismo
                                               tiempo se consigue un efecto de fijación baja en la superficie de apoyo. Gracias al montaje lateral
                                               de un tope la pieza de trabajo se puede tensar con precisión de repetición. En conexión con la placa
                                               base nº 6498FT la grapa lateral también se puede utilizar transversalmente respecto a la ranura de la
                                               mesa. Con la placa base redonda n° 6498FR sólo longitudinalmente a la ranura de la mesa.
                                               Ventajas:
                                               - construcción compacta
                                               - fijación firme y segura de la pieza gracias al „efecto de fijación baja“
                                               - fijación elevada de placas para colocar orificios y ranuras
                                               - fijación lateral de placas para mecanizar por completo superficies sin contorno difícil
                                               - la rosca lateral posibilita la fijación de un tope
                                               - posibilidad de uso horizontal y vertical
                                               - reducción de los costes de preparación gracias al ahorro de tiempo y elementos de preparación
                                               - uso variable y de múltiples aplicaciones.
                                               Nota:
                                               Utilizando un dado guía plano n° 6322A o n° 6322B existe la posibilidad de posicionar exactamente
                                               la grapa lateral en la ranura de la mesa de la máquina.
                                               Sobre demanda:
                                               Modelos especiales (Medida H ±0,01) suministrables sobre demanda.





                                           pieza


                                                                                                  Recomendación



                                                   CAD
                                                                                                  N° 911LG-H100F
    Tabla de medidas:

          Tamaño  B     B1     B2     B3    D +2    E3     G      G1     G2    G3     H1     H2    R     SW
     Nº de
     pedido
     73890  M12x14  53  19,0   9,0    20     68     31,0   M12    M12    M6    M6     72     7     50     6
     375501 M16x18  60  20,5   13,5   20     78     25,5   M16    M16    M6    M6     95     20    50     8
     374355 M20x22  88  28,5   18,0   20    108     38,0   M20    M16    M6    M6     118    18    75    10



























                                                                                      Se reserva el derecho de cambios técnicos.
    112  ElEmEntos mEcánicos dE fijación           ANDREAS MAIER GmbH & Co. KG  ∙  Phone: +49 711 5766-0  ∙  Web: www.amf.de
