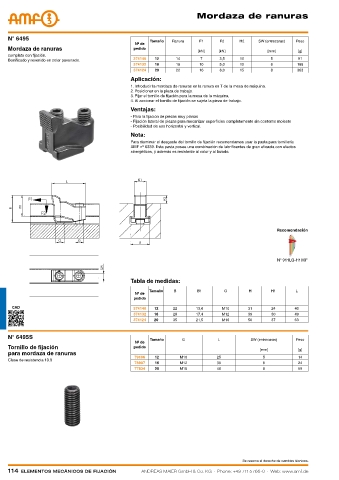

P. 114

mordaza de ranuras




    N° 6495                                           Tamaño  Ranura   F1     F2     H2     SW (entrecaras)  Peso
                                                Nº de
    Mordaza de ranuras                          pedido
                                                                       [kN]   [kN]             [mm]       [g]
    completo con fijación.
    Bonificado y revenido en color pavonado.    374140  12     14      7      3,5    10         5         91
                                                374132  16     18      10     5,0    12         6        188
                                                374124  20     22      16     8,0    15         8        363
                                               Aplicación:
                                               1. Introducir la mordaza de ranuras en la ranura en T de la mesa de máquina.
                                               2. Posicionar en la pieza de trabajo.
                                               3. Fijar el tornillo de fijación para la mesa de la máquina.
                                               4. Al accionar el tornillo de fijación se sujeta la pieza de trabajo.
                                               Ventajas:
                                               - Para la fijación de piezas muy planas
                                               - Fijación lateral de piezas para mecanizar superficies completamente sin contorno molesto
                                               - Posibilidad de uso horizontal y vertical.
                                               Nota:
                                               Para disminuir el desgaste del tornillo de fijación recomendamos usar la pasta para tornillería
                                               AMF nº 6339. Esta pasta posee una combinación de lubrificantes de gran eficacia con efectos
                                               sinergéticos, y además es resistente al calor y al lavado.















                                                                                                  Recomendación





                                                                                                  N° 911LG-H100F


                                               Tabla de medidas:

                                                     Tamaño   B       B1        G       H       H1       L
                                                Nº de
                                                pedido
     CAD                                        374140  12    22      13,6     M10      31      24      40
                                                374132  16    28      17,4     M12      39      30      49
                                                374124  20    35      21,5     M16      50      37      63


    N° 6495S                                          Tamaño     G            L          SW (entrecaras)  Peso
                                                Nº de
    Tornillo de fijación                        pedido
                                                                                            [mm]          [g]
    para mordaza de ranuras
                                                79186  12       M10          25              5            14
    Clase de resistencia 10.9
                                                78907  16       M12          30              6            24
                                                77834  20       M16          40              8            59

















                                                                                      Se reserva el derecho de cambios técnicos.
