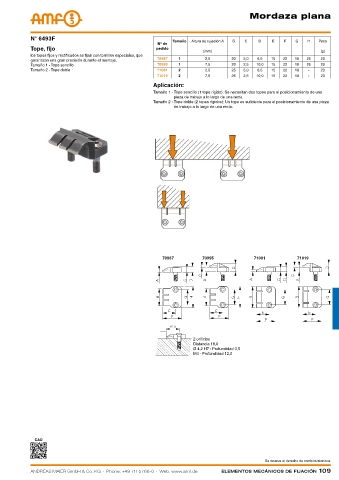

P. 109

mordaza plana




            N° 6493F                                          Tamaño  Altura de sujeción A  B  C  D  E  F  G  H  Peso
                                                        Nº de
            Tope, fijo                                  pedido
                                                                         [mm]                                     [g]
            los topes fijos y rectificados se fijan con tornillos especiales, que
            garantizan una gran precisión durante el montaje.   70987  1  2,5     20   5,0  6,5  15  22  18  25   23
            Tamaño 1 - Tope sencillo                    70995   1        7,5      20   2,5  10,0  15  22  18  25  23
            Tamaño 2 - Tope doble                       71001   2        2,5      25   5,0  6,5  15  22  18  -    23
                                                        71019   2        7,5      25   2,5  10,0  15  22  18  -   23
                                                       Aplicación:
                                                       Tamaño 1 -  Tope sencillo (1 tope rígido): Se necesitan dos topes para el posicionamiento de una
                                                              pieza de trabajo a lo largo de una recta.
                                                       Tamaño 2 -  Tope doble (2 topes rígidos): Un tope es suficiente para el posicionamiento de una pieza
                                                              de trabajo a lo largo de una recta.































                                                          70987         70995             71001          71019
















                                                                     2 orificios
                                                                     Distancia 18,0
                                                                     Ø 4,2 H7 - Profundidad 3,5
                                                                     M4 - Profundidad 12,0

















             CAD



                                                                                              Se reserva el derecho de cambios técnicos.
            ANDREAS MAIER GmbH & Co. KG  ∙  Phone: +49 711 5766-0  ∙  Web: www.amf.de   ElEmEntos mEcánicos dE fijación 109
